采用差分运放进行高端电流检测的电路更便于使用，因为近期推出了许多种集成电路解决方案。集成电路内部包括一个精密运放和匹配度很好的电阻，CMRR高达105dB左右。MAX4198/99就是这样的产品，它的CMRR为110dB，增益误差优于0.01%，而且采用小体积的8引脚mMAX封装。
专用高端检流电路内部包含了完成高端电流检测的所有功能单元，可在高达32V的共模电压下检测高端电流，并提供与之成比例的、以地电平为参考点的电流输出。需要对电流做精确测量和控制的应用，如电源管理和电池充电控制，都适合采用这种方案。
MAXIM的高端检流运放中所使用的检流电阻放置在电源的高端和被检测电路的电源输入端之间，检流电阻放在高端不给地线回路增加额外阻抗，这项技术提高了整个电路的性能并简化了布版要求。

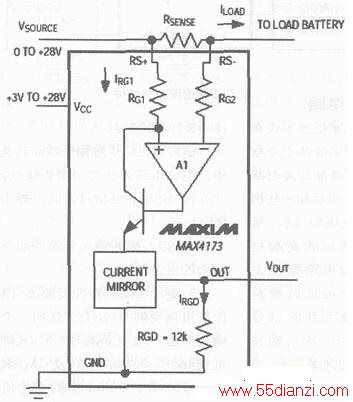

MAXIM推出了一系列双向或单向电流检测IC，有些双向电流检测IC内置检流电阻，可检测流入或流出被检电路的电流大小并通过一个极性指示引脚显示电流方向。增益可调的电流检测IC、固定增益（+20V/V，+50V/V，或+100V/V）电流检测芯片或包括单双比较器的固定增益电流检测IC，都采用小体积封装，如SOT23，可满足对尺寸要求苛刻的应用。下图是用MAX4173构成的高端电流检测电路。
图中输出电压与检流电阻的关系式为：
Vo=RGD*(Iload*Rsense)/RG1)*b式中b为镜像电流系数
上式可进一步简化为:Vo=Gain*Rsense*Iload;Gain=b*RGD/RG1
Gain分别为：20(MAX4173T)，50(MAX4173F)，100(MAX4173H).
通过以上计算公式可看出，CMRR由内部集成检流电路的工艺决定(典型值>90dB），不再受外部电阻的影响。
采用集成检流电路有以下优点：
1、器件的一致性好
2、极好的温漂特性
3、体积小
4、低功耗
5、使用方便
