用单片机实现织布机的监测系统分析

用单片机实现织布机的监测系统分析

点击数:7372 次   录入时间:03-04 11:55:44   整理:http://www.55dianzi.com   传感-检测-采集电路

  我们通过几年来的实践探索,成功地把51单片机应用在纺织工厂的织布车间,用来监测织布机的产量、各种因素造成的停机次数及停机时间,计算织机的运转效率,使车间管理人员及时、准确地掌握车间的生产状态,分析工人的操作水平、原材料对生产的影响等,能够有的放矢地指挥生产,实现了车间管理现代化。这是一套造价低廉,测试数据较准确,易普及的单片机应用系统。

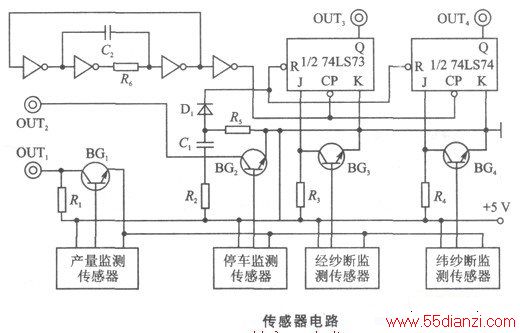

  一、传感器电路的工作原理

  本电路应用的传感器是HJ - 84型霍尔效应电路传感器。

  ①产量监测传感器固定在纺织机刺毛轴的顶端,刺毛轴与织布机同速运转。刺毛轴的圆周长是40 cm,每转动一周,传感器使晶体三极管BG.饱和与截止各4次,在OUTi端输出均匀的4个脉冲,每输出两个相邻脉冲,织机织布长度为10 cm。②停车监测传感器固定在织机停车闸把上。开车时,传感器使BGz饱和,OUT2输出低电位O;停车时,传感器使BGz截止,OUT2输出高电位1。③经纱断监测传感器固定在经停车传动机构上。如果经纱断线,则经

  停车传动机构带动停车闸把关车,之后,经停车传动机构复位。在完成这一动作过程中,传感器使BG3由饱和变截止,再由截止变饱和。这样标有OUT3输出的JK触发器的J端得到一个0-1-0的脉冲。同样道理,当纬纱断线时,标有OUT4输出的JK触发器的J端也得到同样的脉冲。由图1可知,两个JK触发器CP脉冲输入端始终有脉冲输入,两个K端都接0电位,在这种特殊工作条件下,JK触发器的工作逻辑见触发器工作逻辑表1。由逻辑表1中可知:如果经纱断线或纬纱断线,当J端电位由O变到1时,Q输出高电位1;当J端电位由1变到0时(这时JK都是0),Q保持了高电位1。所以,经纱断时,OUT3和OUT2都输出高电位l。同理,纬纱断时OUT4和OUTi也都输出高电位1。根据这个道理,在编程序时先判断有无停车(OUT2是否为1),如果有停车,再判断是经停(OUT3是1)还是纬停(OUT4是1)。若经纬都不停车(OUT3和OUT4都是O)就是其他停车。

用单片机实现织布机的监测系统

  C1、R5、D1构成脉冲电位门电路。停车后OUT2输出的高电位通过Rs给C1充电,充好电后,C1两端电压近似5V(OUT2端为+)。搬动闸把开车,BG2饱和,OUT2端电位下降到OV。

  由于Cl两端的电压不能突变,通过D1给R端输入一个负脉冲,把JK触发器置0。所以开车后.OUT3和OUT4都是低电位OV。

用单片机实现织布机的监测系统

二、硬件电路说明

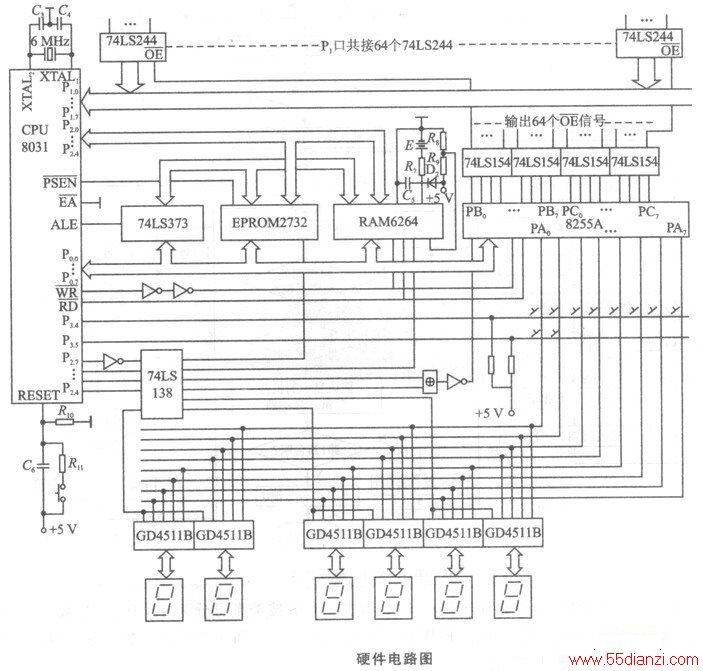

  硬件电路如图2所示。

  各部分简述如下:

  ①由CPU8031、EPROM2732、RAM6264、74LS373构成51单片机的基本电路。②CPU8031的P3.4、P3.5和8255A的PA口组成键盘电路,单片机启动时,先送入标准时间,使单片机内部的运行时间和标准时间一致。③8255A的PB口、PC口、4个74LS154(4-16线译码器)、64个74LS244(8三态门)和CPU8031的Pl口构成采集外部数据信号的输入系统。每台织机的传感器电路有4个输出端(OUTi~OUT4),两台织机的8个输出端通过1个三态门接入CPU8031的Pl口。这样,128台织机分别通过64个三态门都接入了Pl口。三态门的开门信号受8255A的PB口、PC口输出数据控制。CPU通过这两个接口和4个译码器形成三态门的选通信号,逐个地把每台织机的监测数据从Pl口接收到机内进行处理。④8255A的A口、6个4511B和6个LED显示器构成产量数字显示电路。CPU多数时间忙于处理P.口输入的数据。因为4511B具有锁存、译码、显示驱动功能,它和LED显示器可以直接构成静态显示电路。锁存数据信号是CPU通过74LS138直接控制的。⑤C5、D2、R7、R8、R9、E构成RAM6264掉电数据保护电路。在突然停电时,它能使RAM6264里的数据不丢失;当来电之后,可以通过键盘恢复掉电前的运转状态。

硬件电路说明

三、软件设计

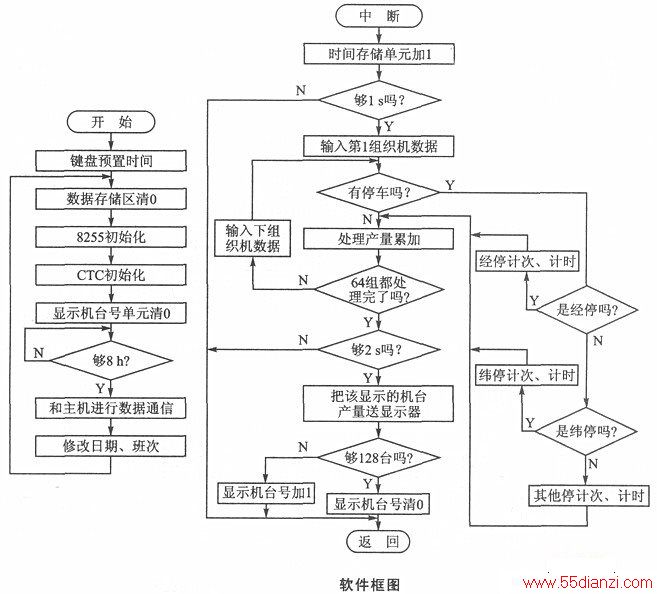

  电路系统软件采用模块化设计,共分4部分,如图3所示。

  主程序:单片机送电后进入键盘程序,操作者通过键盘键人标准时间。8255A初始化时,三个口都定为输出。CTC定时器T。选择工作方式1。判断8h的程序是否是循环运行等待中断,一旦够8h,单片机就进入和主机通信的程序,把RAM6264中的数据逐个送给主机,送完后又开始了新的工作。

  中断服务程序:由两大部分组成,一部分是以CTC定时器的定时周期为基准而进行秒、分、时的计时程序;另一部分是处理从P,口传人数据的程序。由于数据处理程序反复调用,把其编为子程序。

电路系统软件采用模块化设计

  数据处理子程序:数据存储区比较庞大,数据的存放按类型可分为4个区:产量数据区,经停计次、计时区,纬停计次、计时区和其他停车计次、计时区。每个数据区的数据存放地址要根据机台号的顺序由小到大安排。

  由传感器电路工作原理可知,传感器输出信号为0时,不存在数据处理。传感器输出信号为1时,有的项目只能进行一次数据处理。例如:停车的计次,如果一台织机停车5s,在这5s之内单片机对每台织机查询5次,每次停车信号都是1,但计次只能计一次。产量累加和各种停车计次都有这种情况。解决的办法是,设置标志脉冲变化的M单元。如果传感器输出的信号是O,则往M单元送0;如果传感器输出信号是1,则先查M单元是否是O。若是0,则把O变为1之后进行数据处理;若是1,则不处理数据往下运行程序。这样一来,把处理1信号变成了处理脉冲上升沿,解决了这个问题。

  对于各种停车计时,CPU每次搜索输入信号时,只要传感器输出信号是1,就在该机台对应的计时单元累加1s。

  显示程序:把每台织机的产量逐个循环送入显示器上显示,每隔2s换另一台织机产量。

四、数据的可靠性

  ●单片机对各种停车的计次是准确的,计时数据可精确到Is。

  ●由于织物本身有弹性,下机后长度要缩短,因而存在着收缩率问题。实践证明,织物不同,收缩率不同;机台不同,收缩率也不同。可以通过实验摸索出收缩率。单片机在进行产量运算时,根据不同织物、不同织机的收缩率加以校正,以减小监测数据误差。
