频率极限检测器电路

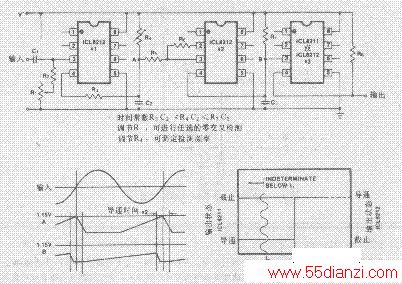

　　在使用振幅变化的输入信号时，简单的频率极限检测器可提供一种导通／截止来输出信号。这类简单的频率极限检测器用ICL8211／81 12来实现是很方便的。在所示的频率极限检测器中，第一个ICL8212用作零交叉检测器。由R3、R4、和C2组成的输出电路产生一个缓慢变化的输出正斜坡。输出负斜坡的变化要比输出正斜坡快得多。R5和R6提供滞后，以便在各种情况下使第二个ICL8212的导通时间足以使C3放电。时间常数R7 C3比R4 C2大得多。ICL8211或ICL8212均可作输出驱动器，这取决于低的和高的输入频率所需的输出极性。
　　这一检波器电路对电源电压变化很敏感，因此应使用稳定的电源。在频率非常低时，输出以输入频率转换。
