利用有无线模块的发射装置外场测试仪设计

利用有无线模块的发射装置外场测试仪设计

点击数:7357 次   录入时间:03-04 11:47:46   整理:http://www.55dianzi.com   传感-检测-采集电路

    发射装置外场测试仪(以下简称测试仪)是空空导弹发射装置的专用外场检测设备。在载机挂弹前,测试仪可模拟导弹部分的信号、负载和时序,完成对空空导弹发射装置及飞机有关线路、信号和工作时序的定性检查。

    载机挂弹前,使用测试仪检测发射装置是一个飞机座舱与测试仪间的互动过程:座舱要向测试仪下发命令,告知测试仪发射装置的某个状态;测试仪完成该状态的测试后,需上报测试结果或故障信息。传统的测试仪由一体化的工程机箱构成,附带按钮、指示灯和显示屏等实现人机交互,无法直接与座舱传输信息。测试中,上述交互过程是由座舱和地面的地勤人员通过对讲机而实现的。由于每个发射装置要测试多个状态,多个挂点的发射装置均要测试,因此耗时过长。

    文中在传统测试仪上添加了无线通信模块,设计了一种带无线通信功能的测试仪。该测试仪可通过无线方式接收飞机座舱下发的测试命令,上报发射装置的测试结果,多个挂点的测试仪可并列上传数据,从而提高了发射装置的外场测试效率。

      1 系统设计方案

    TMS320LF2407A是TI公司推出的一款高性能、低功耗的16位嵌入式处理器,可寻址192 kB×16位的外部存储空间,有高达41个通用I/O引脚、5个外部中断,并带有串行通信接口模块(SCI)和10位ADC转换器等模块。该款DSP功能较强,是传统测试仪的核心芯片。在配合适当的外围芯片后,可对发射装置下发的总线数据、离散信号等进行准确测试。

    AT89S52单片机是51系列单片机中应用较为广泛的芯片之一,具有低功耗、高速和抗干扰性强的优点。

    nRF905单片无线收发器是挪威NorDIC公司推出的射频发射器芯片,可工作于433/868/915 MHz共3个ISM频段,由频率合成器、接收解调器、功率放大器、晶体振荡器和调制器组成,使用SPI接口与微控制器通信,具有配置方便、功耗低等优点。

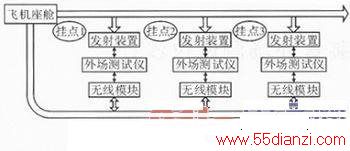

    文中采用TMS320LF2407A作为主处理芯片,使用AD、I/O、429等接口功能模块完成信号转换。测试仪通过电缆连接至发射装置的下接口后,可接收并测试发射装置下发的各种信号。采用AT89S52单片机与nRF905射频芯片组成无线收发模块,完成测试仪与座舱之间的信息交互,实现传统测试仪上按键和显示器的功能。由于测试仪所测发射装置挂装的挂点不同,飞机座舱可根据接收信息中的挂点号区分各测试仪,从而实现多个挂点发射装置的并列测试。整个测试系统如图1所示。

一种有无线模块的发射装置外场测试仪设计

      2 硬件设计与实现

    2.1 测试仪总体设计

    测试仪主要分为两个模块,一是以DSP为核心的发射装置数据测试模块;二是以单片机为核心的数据无线收发模块。

    数据测试模块通过电缆与发射装置的下接口相连,接收并检测数据。发射装置下发的信号主要为429总线数据和电压、电流等离散量。文中使用429协议芯片HIS-3282转换429总线数据,使用RS232、通用I/O、AD/DA等转换离散的模拟信号,接口部件将转换好的数据统一交由DSP处理。另外,测试仪面板上装有设置挂点号的波段开关,所设的挂点信息由数据测试模块采集并处理。该开关由地勤人员根据所测发射装置在载机下的挂点号设置。

    数据无线收发模块有两个数据传输通道:一是通过串口与DSP进行数据传输;二是通过nRF905与座舱实现无线数据交联。单片机完成对nRF905的控制、传输信息的转换和打包等。另有频点选择电路为无线模块设置通讯频点。

1234

    此外,测试仪内有独立的电源模块为各部分供电。测试仪内各模块如图2所示。

一种有无线模块的发射装置外场测试仪设计

    2.2 DSP与AT89S52接口设计

      DSP与单片机通过RS232串口通信。由于测试仪串口需接收发射装置下发的串口码,故DSP要将串口在发射装置和无线模块两路之间切换。这里使用DSP的一个通用I/O口位控制某固体继电器,根据测试时序恰当切换继电器的公共端,从而保证DSP可适时从发射装置或无线模块接收数据。

    2.3 ATB9S52与nRF905接口设计

    单片机与nRF905配合使用作为无线模块的应用较多。nRF905使用SPI接口与单片机通信,具有发送模式、接收模式和两种省电模式。单片机使用I/O口控制TX_EN等几个引脚,可方便地配置芯片和控制数据收发。

    单片机的P3.1~P3.3口连接至面板上的频点选择波段开关,单片机可根据使用者的设置切换nRF905在不同的频点工作。RXD与TXD连接DSP2407的串口,部分原理电路如图3所示。

一种有无线模块的发射装置外场测试仪设计

    2.4 挂点和频点选择电路

    面板上有挂点选择和频点选择两个波段开关,开关内部包括一个公共端子和若干个选择端子。公共端子一端与系统地相连,另一端随旋钮的转动与某一选择端选通,从而将地信号传递至该选择端子对应的1/O口位。

    频点选择开关为无线模块通信设置频点,使用时要确保各模块选择同一频点。设计可选择3个频点,单片机通过P3.1~P3.3口采集后,设置nRF905按选择的频点通讯。

    挂点信息是区别各无线模块的唯一信息,可作为无线模块的识别地址,飞机座舱默认为0挂点。使用时,操作人员要根据发射装置在载机的挂点设置波段开关。挂点信息通过光耦传送至DSP的I/O口位,由DSP采集并发送至单片机中,控制无线信号发送或接收的地址。

1234

      3 软件设计

      3.1 DSP程序设计

    3.1.1 DSP程序流程

    DSP2407的程序主要分为初始化、接收座舱指令、测试发射装置及上报测试结果4个阶段:初始化时,DSP要为无线模块设置通信地址,设置好则表示DSP与单片机正常握手。接收指令和上报结果阶段,DSP通过串口接收和发送数据。在上述阶段,DSP通过I/O口切换继电器,保证DSP串口与单片机串口保持连通。软件流程如图4所示。
