彩电低压过压检测电路

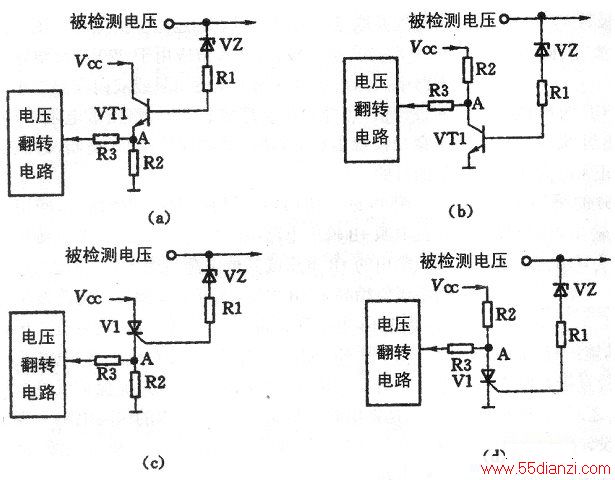

　　彩电中的低压过压检测电路如下图所示。
　　
　　下图(a)、(b)采用NPN三极管作为检测管，下图(c)、(d)采用可控硅作为检测管。由于所检测的电压较低，大多通过稳压二极管和限流电阻对被检测的电路进行检测，图中的vz为取样基准二极管，Rl为限流电阻，VT1或Vl为检测管（三极管或可控硅）。被检测电压正常时，低于基准稳压二极管vz的稳压值，稳压二极管vz截止，检测管VT1或Vl也截止，对电路不产生影响；当被检测的电压高于基准稳压二极管vz的稳压值时，基准稳压二极管vz击穿，通过限流电阻Rl将电压加到检测三极管VT1的基极或可控硅Vl的控制极，检测管VT1或Vl由截止变为导通。图中的A点是保护触发电压的输出端，经过隔离降压电阻贴送入电压翻转电路。
　　
　　下图(a)、(c)正常时A点输出端为低电平，检测到过压故障时A点输出高电平；下图(b)、(d)正常时输出端A点为高电平，检测到过压故障时，A点输出低电平。下图(a)、(b)检测电路为NPN三极管，当输出电压恢复正常时，会自动退出保护状态，而下图(c)、(d)采用可控硅作为检测管，保护后具有维持保护状态的功能，被检测电压恢复正常时，也不会退出保护状态，需关机放电后，方能退出保护状态，恢复正常工作。
　　
　　低压过压检测电路中的A点为过压检测电路的测试点，其输出电压应符合上述规律。
