零交叉检测器电路

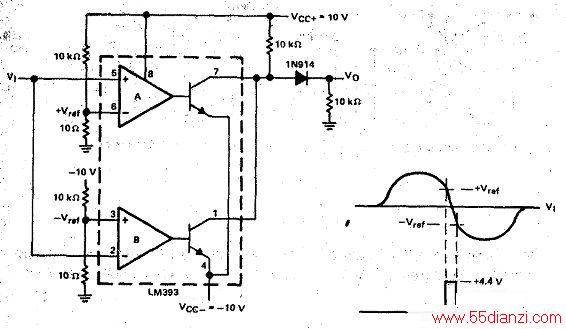

　　这一零交叉检测器使用一个双重LM393比较器，并能利用依据比较器输入调定的基准电平来方便地控制滞后。所示的电路由±10V的电源供电。输入信号可以是高达+8V的交流信号电平。输出信号是在零交叉点的大约4.4V的正向脉冲。这些参数均与TTL逻辑电平兼容。

　　输入信号同时加到比较器A的非反相输入端和比较糕B的反槽输入端上。比较器A的反相输入端具有对地+10mV的基准电平，而比较器B的菲反相输入端则具有对地-10mV的基准电平。当输入信号变为正（大予+10mV）时，比较器A的输出为低电平，而比较器B的输出为高电平。当输入信号变为负（小于- 10mV）时，情况正好相反。在这两种情况下，合并的输出都是低电平。另一方面，当输入信号介予两个阈值电平（以零交叉点为基准的±10V），两个比较器的输出都是高电平。如果需要更大的滞后，则可以加大基准电压，使±10mV窗口更大一些。
