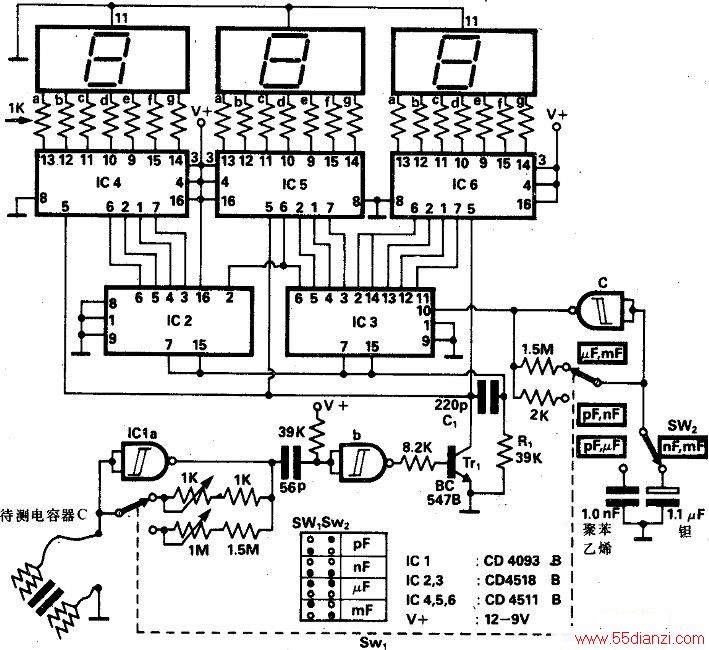

本电路的工作原理是在一个固定的时间间隔内计算一个恒频振荡器的脉冲数目，这一固定的时间间隔由另一个频率较低的振荡器产生。此振荡器用待测电容器作为定时元件。电容的测量值与在固定时间间隔内的脉冲数目成比例。由IC1c构成的非稳态振荡器产生一个频率恒定的脉冲串。门电路IC1a也构成一个振荡周期近似地由公式T=0. 7RC确定的振荡器。
周期T与电容量C呈线性关系，并被用作一次测量的时间间隔。接在振荡器IC1a后面的微分网络产生负极性尖峰脉冲，由R1、C1构成的微分电路产生一个使计数器复位的负极性尖脉冲。显示器显示在测量期间输入计数器的高频振荡器脉冲的数量。
