由对数和对数比率放大器LOG101/LOG104构成的测量雪崩光电二极管电流电路

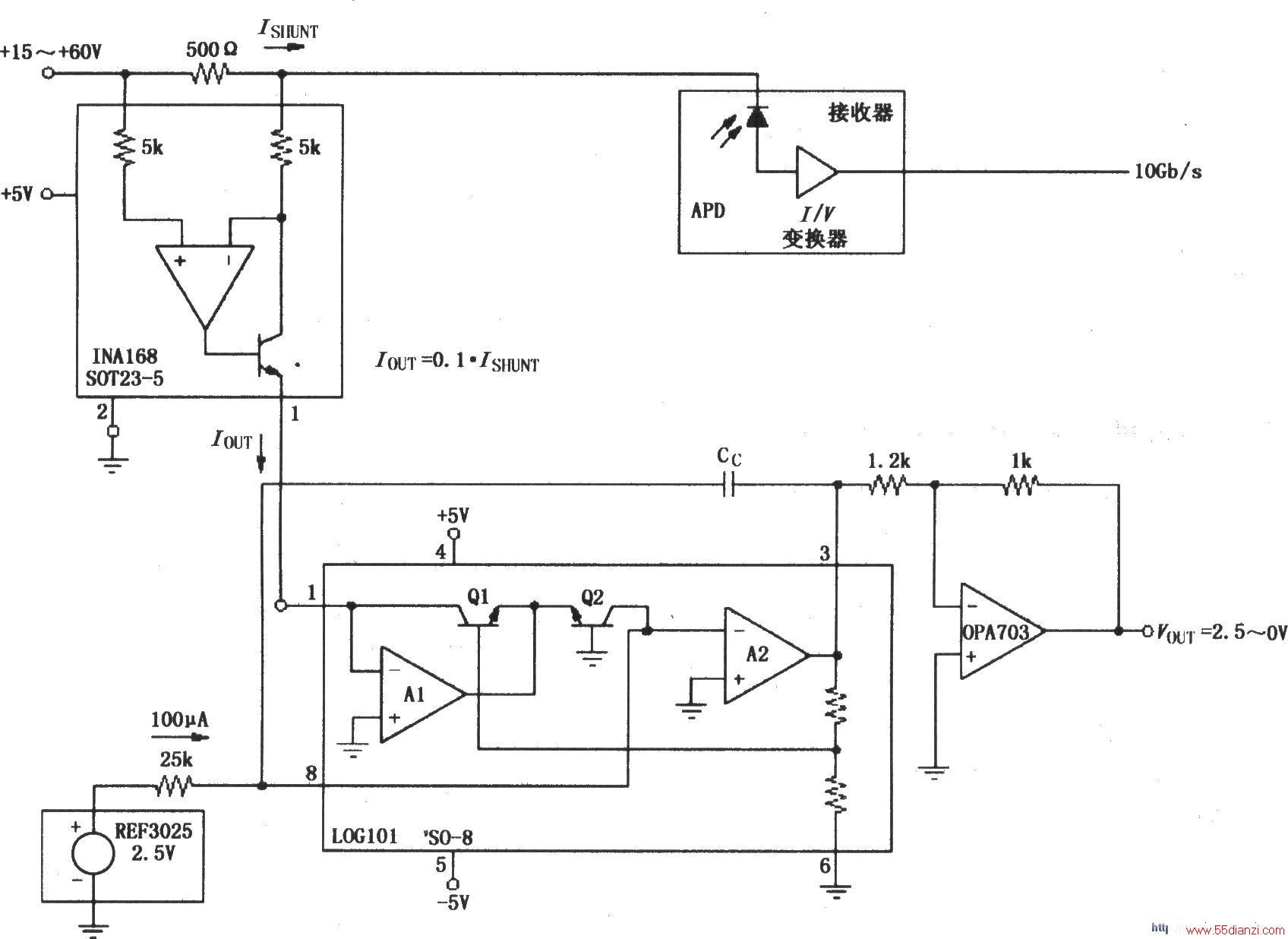

如图所示为由LOG101／104构成的测量雪崩光电二极管(APD)电流的电路。REF3025基准电源与25kΩ电阻产生100μA基准电流输入LOG101的8脚，APD接收器中雪崩光电二极管将光信号转换为电流信号(Irx，1μA～1mA)，电流信号流过放大器INA168输入端的500Ω电阻，作为高端分流取样ISHUNT。在500Ω取样电阻上的电压降反映了光电流信号的变化，放大器INA168放大取样电压并输出电流信号IOUT，IOUT=0．1×ISHUNT，IOUT输入LOG101的1脚，经过LOG101／104对数放大后输出VOUT。
