1μ m位移检测电路

　　数字摄像机的光学防抖系统，需要高精度地检测微小的位移，利用霍尔元件检测磁石的移动，可以达到这一目的。

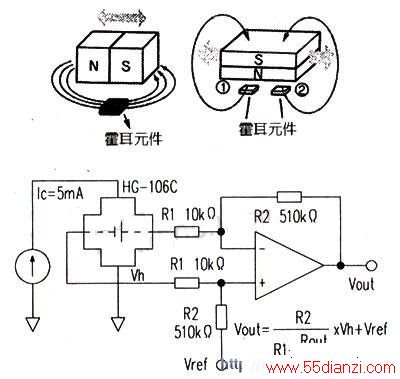

　　位移在1mm以下的结构：如上左图行示，利朋一个磁化方向与移动方向相同的磁石（尺寸为1.0mm×1.0mm×2.0mm）和一个霍耳元件（HG—106C），就可实现位移检测。霍尔元件的感磁而与磁石表而的距离为0.75mm，在磁极附近，磁通量相对于位移呈理想的线性变化，故可达到1μm的检测精度。霍耳元件的输出电压约100mV，需要进行电压放大，电路如下图。

　　位移在1mm~5.5mm范围内的结构：

　　如上右图所示，磁石（尺寸为4.9mm×3.3mm×3.2mm），的磁化方向与位移方向垂直，用两个霍耳元件（HQ-0111）检测，霍耳元件的感磁而与磁石表面的距离为3.0mm，两个霍耳元件的中心距为3.0mm。将两个霍耳元件的磁通量的差与磁通量的和相除（差÷和），可得到相对于位移的线性变化。在1mm移动量以内可得到2μm以下的分辨率。
