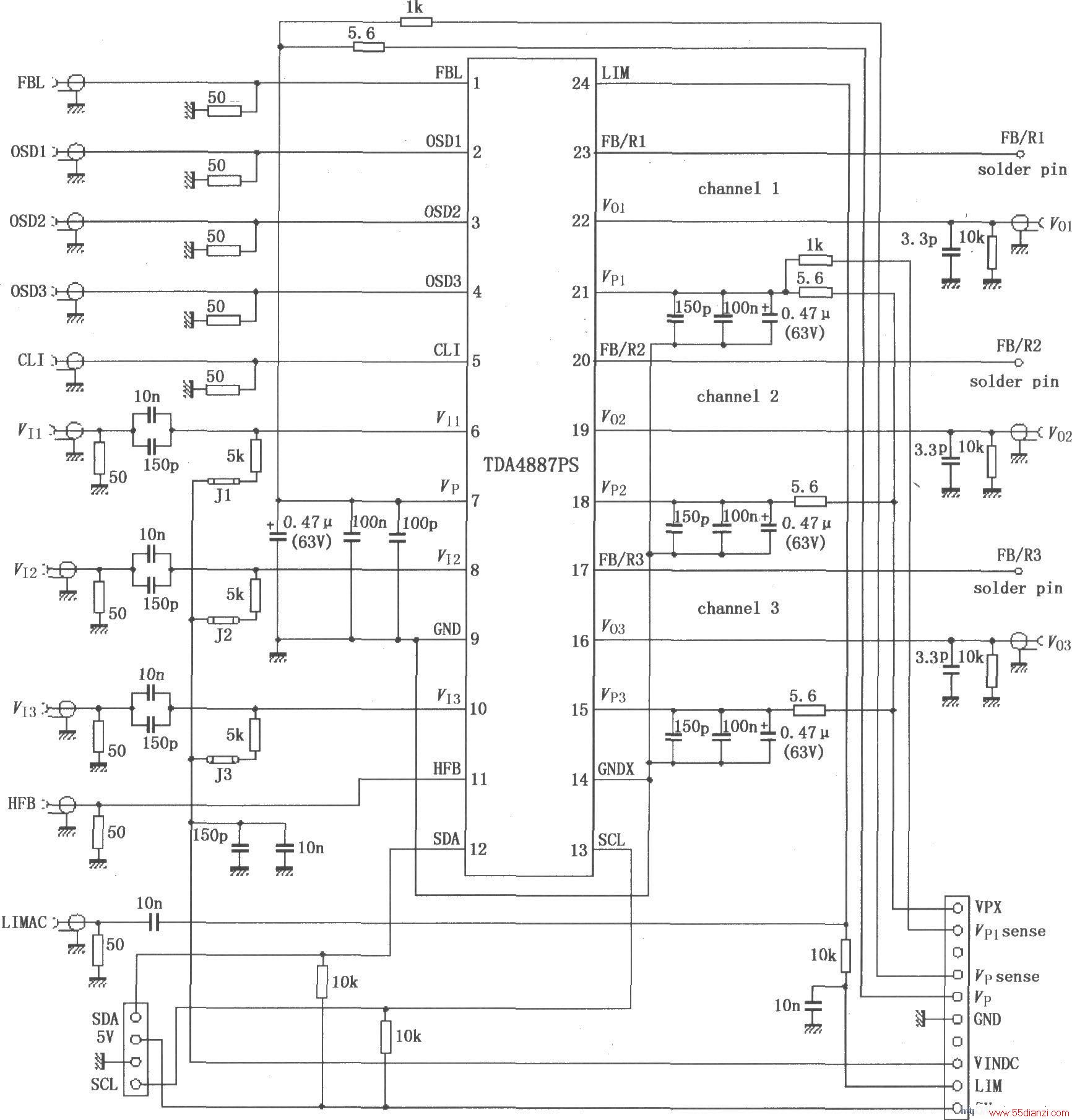

如图所示为TDA4887PS的利用内部正反馈的测试电路。OSD1～OSD3三路屏幕显示信号由视频电缆输入到2、3、4脚；VI1～VI3。三路视频信号由视频电缆输入到6、8、10脚，放大后三路视频信号 Vo1～Vo3由22、19、16脚连接视频电缆输出。I2C串行总线数据输入／输出信号SDA由插座连到12脚，I2C串行总线时钟信号SCL由插座输入到13脚。屏幕显示快速消隐信号FBL输入1脚，用于消除屏幕显示信号的回扫线。视频信号输出钳位和消隐加到11脚，用于消除视频信号的回扫线。
