用INA326/INA327构成的提供偏流返回通路电路

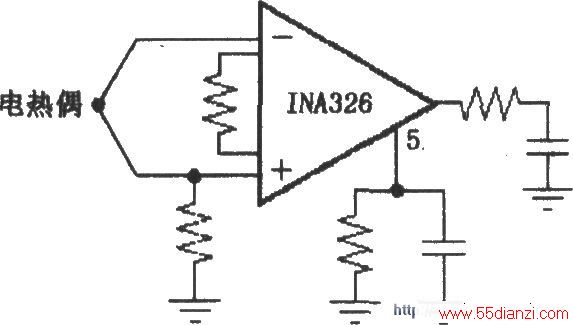

      如图所示为INA326／327提供偏流返回通路电路。热电偶产生的信号经过INA326／327放大后输出。热电偶及接地电阻为INA326／327输入端偏流提供通路。INA326／327具有输入阻抗极高(约1010Ω)，输入电流很小(约±0．2nA)，如不为输入偏流提供通路，输入端则处于悬浮状态，而输出电压则无效。
