采用MSCl200的多热电偶自主型温度测量电路

采用MSCl200的多热电偶自主型温度测量电路

点击数:7643 次   录入时间:03-04 11:49:09   整理:http://www.55dianzi.com   传感-检测-采集电路

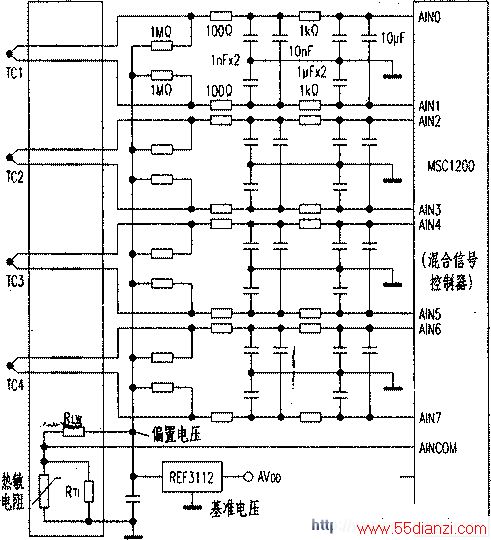

  下图采用混合信号控制器MSCl200来测量四种不同类型的热电偶(TC1~TC4)的差分输出电压和参考温度。MSCl200内部有22位ADC、通用型输入多路转换器、可选输入缓冲器和调节范围为1~128的可编程增益放大器(PGA)。该器件包括片上温度传感器、快闪存储器和SRAM存储器以及加强型8051-CPU(在功耗相同的情况下,其运行速度可达标准51单片机的3倍)。片上电流数字一模拟转换器(1-DAC)可提供至RTD和热敏电阻的激励电流。

  从图4可知;在热电偶定位较远的场合,输入RC低通滤波器将消除差分和共模噪声。对于不同类型的热电偶,可能需要采用不同的PGA(可编程增益放大器)设置以减小模拟输入阻抗。低输入阻抗可导致补偿电流流过热电偶,扰乱电子密度,在热电偶输出端产生错误的热电势。

  冷结点补偿(cJC)是通过由AINCOM引脚(图4下端)读出线性化热敏电阻电路两端的输出电压来完成的。
