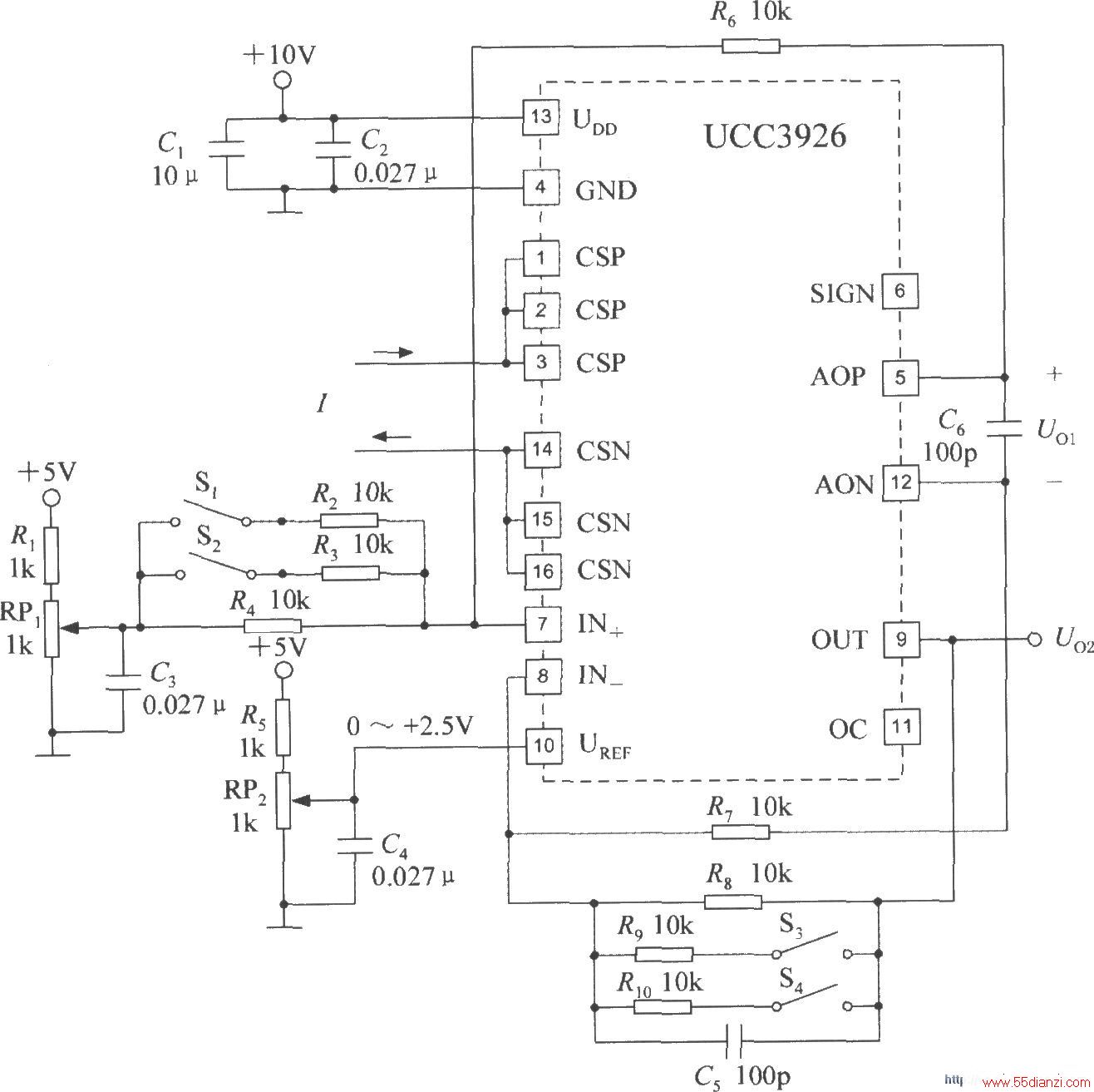

UCC3926的典型应用电路如图所示。它采用 10V电源供电，C1和C2均为电源退耦电容，C2需采用陶瓷电容。线路电流从CSP端流入，再从CSN端流出。Uo1分别通过R6、R7接可编程放大器的两个输入端。由R2～R4构成输入电阻Ra，R8～R10组成负反馈电阻Rf。利用开关S1和S2可设定Ra值，设定范围是3．3kΩ(此时S1和S2均闭合)到10kΩ(S1和S2均断开)。通过S3和S4能使Rf在3．3～10kΩ范围内变化。调节RP1可改变Uo2的输出偏压。配差分输入的数字电压表时，以Uo1作为仪表的输入电压，使用单端输入的数字电压表时应接在Uo2两端，二者均可测出线路电流值。 5V电压经过R5、RP2分压后给UREF端提供参考电压，用来设定电流阈值。参考电压的调节范围是0～ 2.5V。电路中的C3、C4和C6均为消噪电容。
