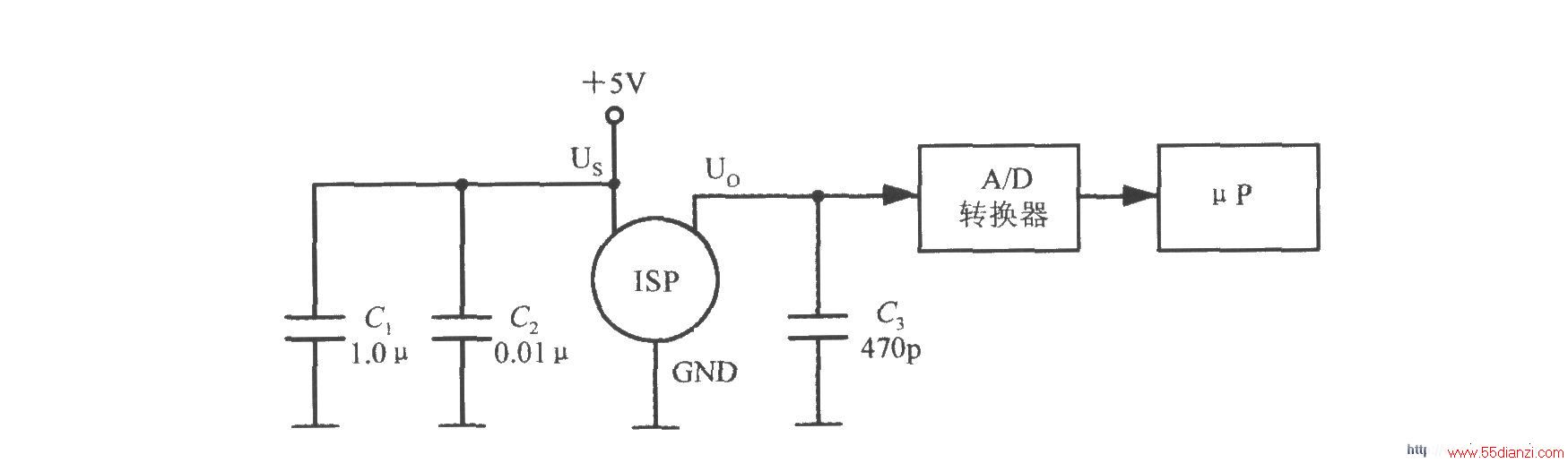

MPX4100A的典型应用电路如图所示，MPX4100A用来监测管道压力。它采用 5V电源供电，C1和C2为电源退耦电容。C3为输出端的消噪电容。集成硅压力传感器(ISP)的输出电压首先通过A／D转换器转换成数字量，再送至微处理器(μP)计算出被测压力值。为了简化电路，还可采用带A／D转换器的单片机，例如Motorola公司生产MC68HC05型单片机。
本文关键字：压力传感器 管道 传感-检测-采集电路，单元电路 - 传感-检测-采集电路
