由带三线串行接口智能温度传感器DS1620构成的小型电加热器的控温电路

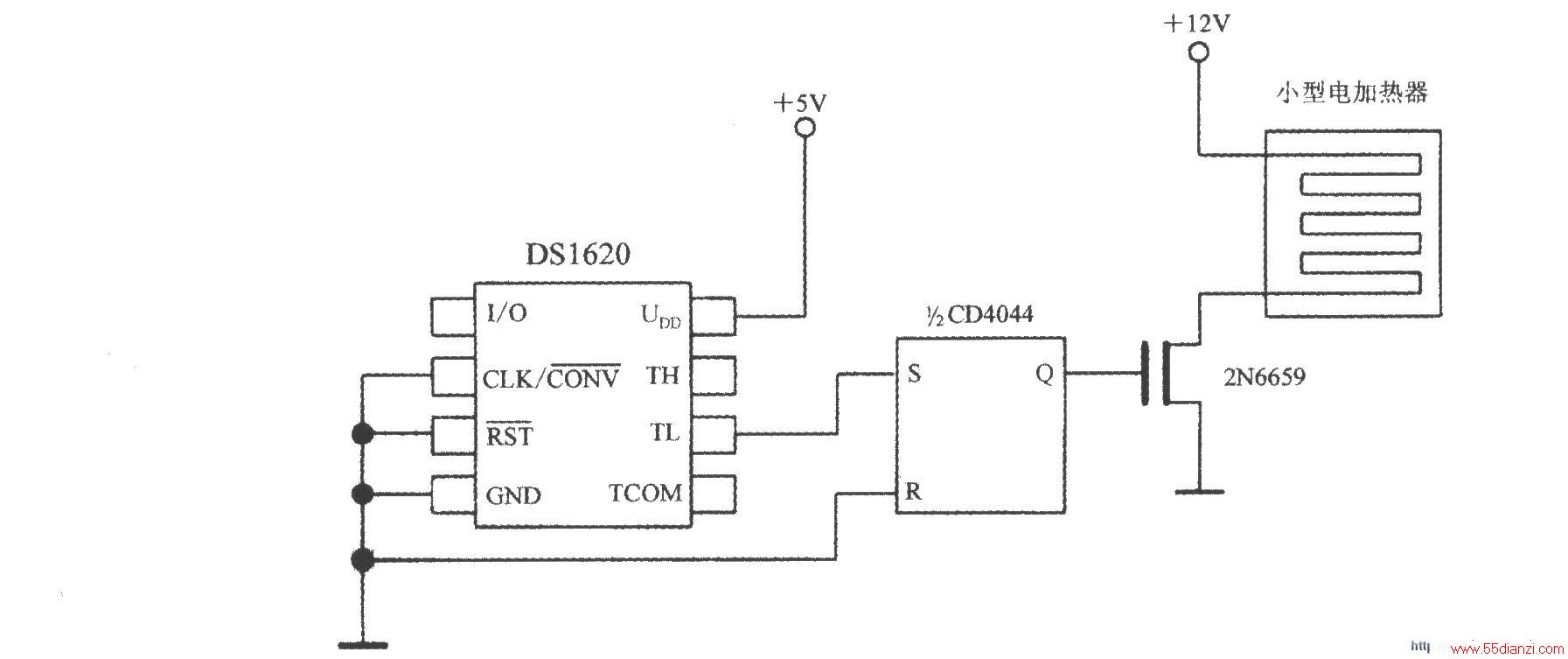

如图所示为由带三线串行接口智能温度传感器DS1620构成的小型电加热器的控温电路。当t<tL时，TL输出高电平，将1/2CD4044型RS触发器置1，Q=1，使TMOS场效应管2N6659导通，将小型电加热器的电源接通。2N6659的UDSO=35V， PD=6.25W。
