巧判半导体二极管电路

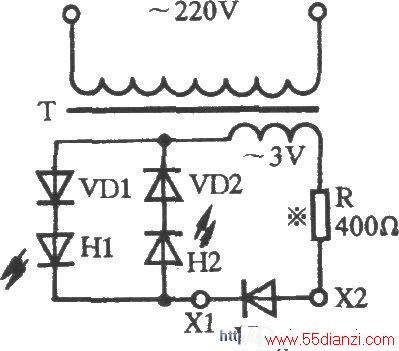

    半导体二极管在电工电路中应用颇多。一旦原有二极管损坏，必须更换新管。对待换管的好坏可用如图所示进行判断。图中，T为220／3V-2W电源变压器，VD1、VD2为2CP10整流二极管， H1、H2为发光二极管，VDX为待测二极管。测试时，将VDX插入插座X1、 X2中，通电后，若其中有一只发光二极管发光，说明这只二极管是好的；若 H1、H2都发光，说明VDx已内部短路；若两只发光二极管都不亮，表明被测二极管内部已经开路。
