用三只调压器星形接线获得0～433V电压

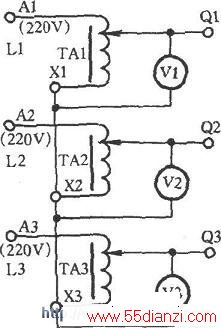

    如图所示，用三只调压器 TA1、TA2、TA3接成星形接法，即可扩大调压范围，最大可获得433V电压。将三只调压器的X1、X2、X3端连接在一起，A1、A2、A3端分别接到380V电源的L1、L2、L3三相，于是在输出端Q1与Q2或Q2或Q3端获得433V。但这种接法要求三相电压平衡，TA1、TA2、TA3的型号及规格也必须相同。
