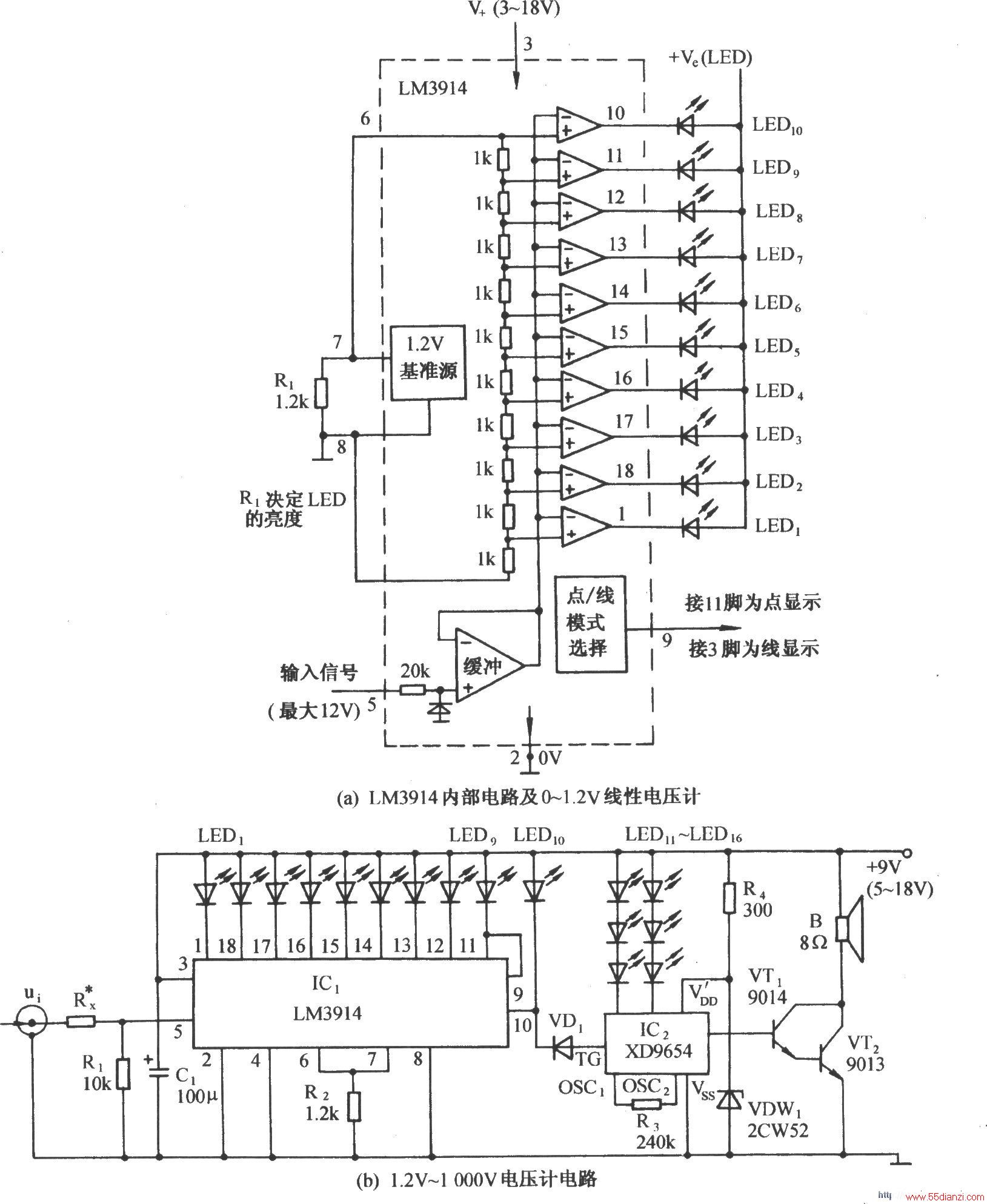

电路如图所示。它是以LM3914为核心组成的。LM3914是一个线性标度器件，它的10路输出可直接驱动发光二极管(LED)器件，点亮的LED的数目就直接指示出输入电压的伏特数值。利用此原理可很容易制作成一个0～1.2V的用10个LED标度的线性电压计。图(a)是LM3914的内部电路及0～1.2V线性电压计的外部连接；图(b)是由LM3914组成的1.2～1000V电压计电路。
