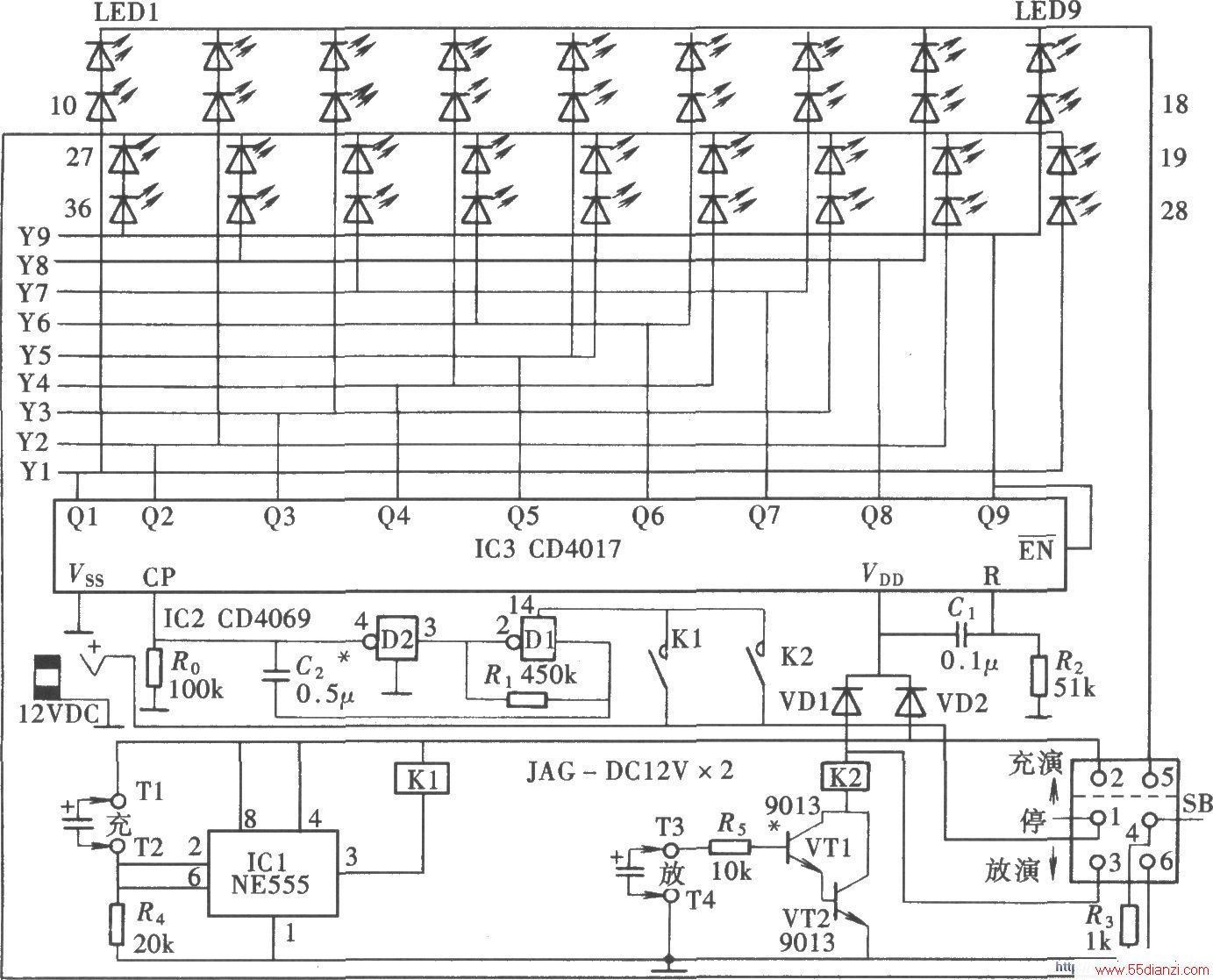

电容充放电演示仪主要用来演示电容器在充、放电过程中，电容器两端的电压和充、放电电流随时间而变化的曲线。如图所示为演示电路。它采用发光二极管流动发光显示的形式，形象逼真，接近实际充、放电过程，很有实用价值。

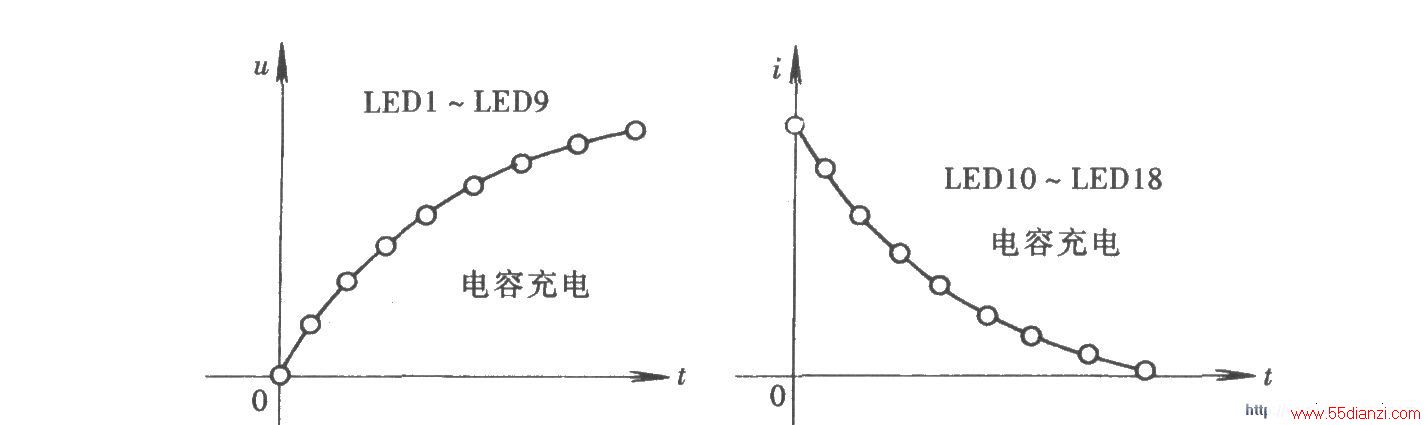

充电演示面板中发光二极管的排列：

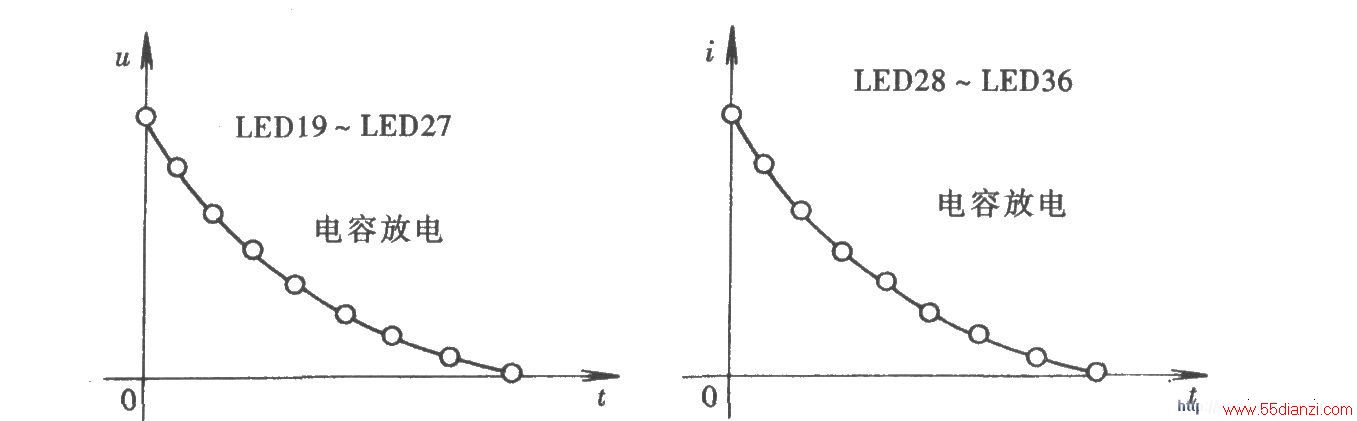

放电演示面板中发光二极管的排列：
