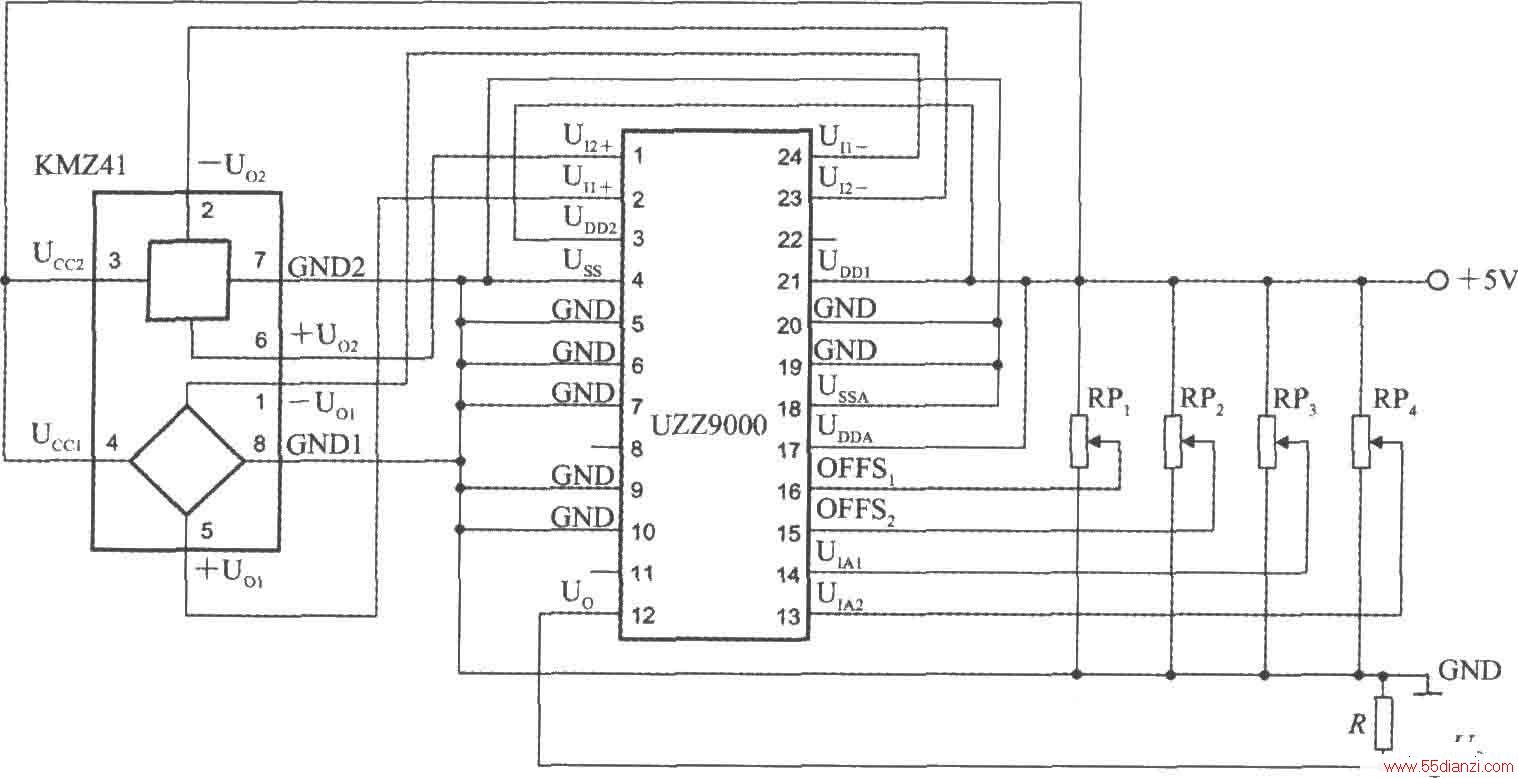

UZZ9000和KMZ41构成的电压输出式角度检测电路如图所示，它采用+5V电源，RP1～RP2为失调电压调节电位器，RP3～RP4为增益调节电位器。R为输出端的下拉电阻。输出电压可送至数字电压表，显示出被测角度值。
