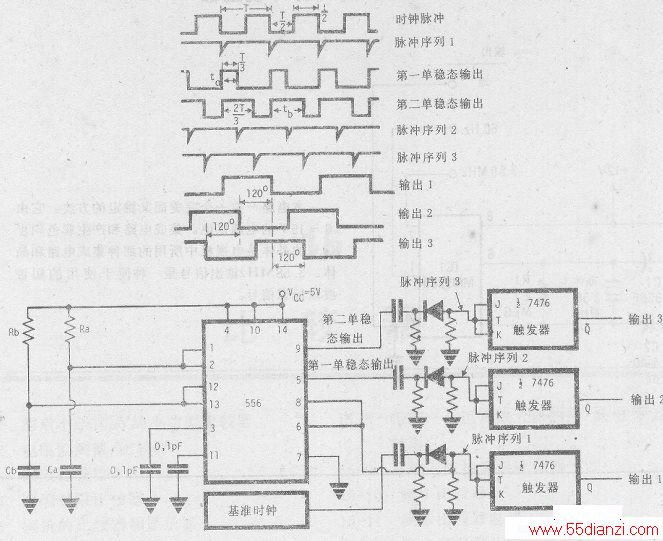

本电路能产生三个方波输出信号,相互之间的相位差均为120。。基准时钟频率为所需频率的2倍。这一基准时钟频率可以从一个具有一系列分频器的晶体振荡器获得,也可以用占空比为50%的、以非稳态方式工作的LM555来获得。如果1/T是基准时钟的频率,那就连接双重定时器556来产生持续时间为T3和2T/3的两个单稳态输出脉冲。调节第一个定时器的R值和C值,使ta=1.1RaCa=T/3,再调节第二个定时器的R值和C值,使tb.=1.1RbCb= 2T/3。为了触发两个单稳态振荡器,要从如图所示的基准时钟以及两个微分器和一个斩波器组合中导出一个负脉冲序列(脉冲序列1)。三个脉冲序列触发三个JK触发器,从而产生三相方波输出信号。
