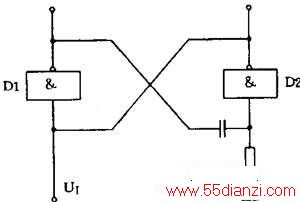

用集成门电路也可组成单稳电路。下图是微分型单稳电路，它用2个与非门交叉连接，门1输出到门2是用微分电路耦合，门2输出到门1是直接耦合，触发脉冲加到门1的另一个输入端UI。它的暂稳态时间即定时时间为：tt=（0.7～1.3）RC。
本文关键字：门电路 振荡器-波形-信号电路，单元电路 - 振荡器-波形-信号电路
