电路中，集成运放A1的反相输入端通过电阻R3接地，

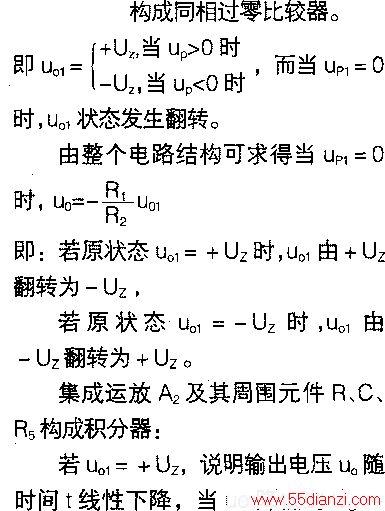

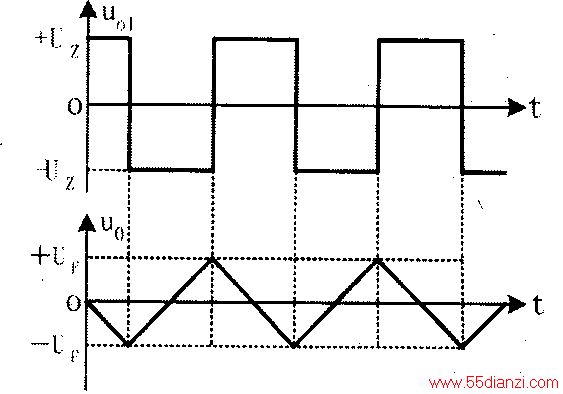

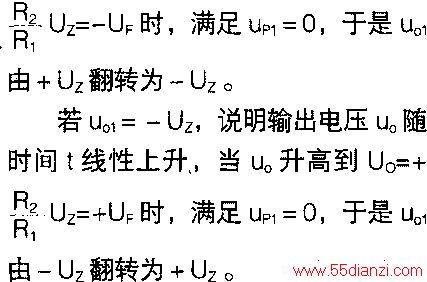

如此循环下去，在输出端产生了三角波电压。

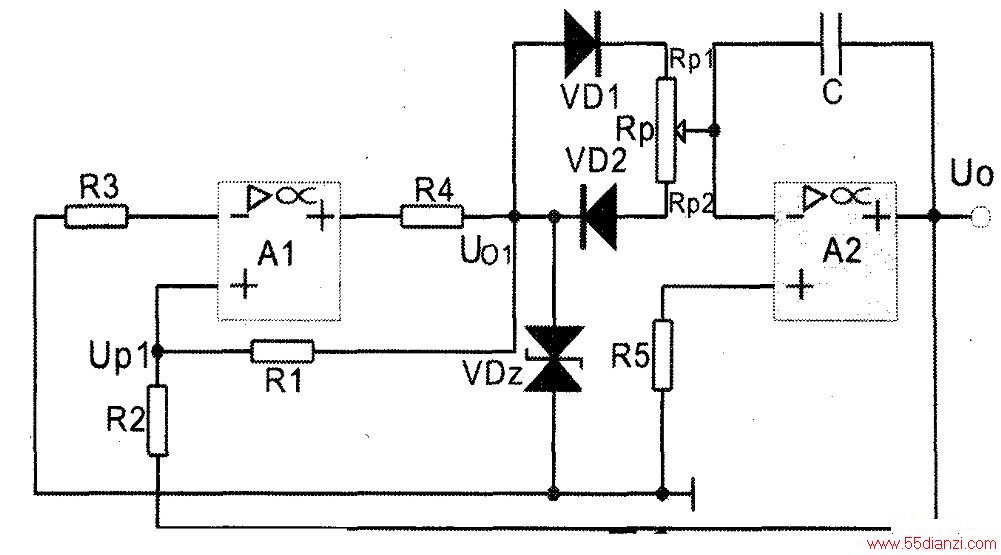

如下图所示锯齿波信号发生器电路，其工作原理与三角波发生器基本相同，只不过是当过零比较器输出电压Uo1=+Uz时，二极管VD1导通、VD2截止；而当Uo1=-Uz时，二极管VD2导通、VD1截止；于是通过调节Rp1、Rp2 可以形成上升斜边与下降斜边不相等的三角波(即锯齿波)。电路中可忽略二极管正向导通电阻。
