为了获得调制并使解调后的信号能够如实地反映模拟输入信号，调制时的线性度是最关键的指标之一。因此，需要产生良好的三角波，与模拟信号比较调制。产生三角波最常见的方法是将方波通过积分器得到。方波可以由多谐振荡器产生。最简单的方法是用CMOS逻辑门电路中的施密特触发器产生，这种电路所用的元件最少，除一个施密特触发器外，仅需要外接一个电阻和一个电容即可。为了简化电源，整个电路均由SV电源供电，作为积分器电路的集成运算放大器可以选用满输出幅度集成运算放大器。如果方波从反相端输入，则同相端需要用两只电阻分压，将电压设置在电源电压的中点。尽管从原理上积分器电路输出端到反相输入端之间只需要接积分电容器，但是在实际应用中，为了保证集成运算放大器的静态工作点位于电源电压中点，需要利用反馈。因此，在积分器电路的积分电容器上还需要并联电阻，其阻值根据集成运算放大器的偏置电流的大小确定。对于LM741-类的通用运算放大器，可以选用2.2MΩ;对于新型集成运算放大器，一般选用10MΩ。
三角波电路所产生的三角波的频率比较高，大约为200kHz甚至更高。其电压摆动速率也将很高，例如，200kHz、幅度4V时，三角波的电压摆动速率将达到1.6V/μs，运算放大器需要选择不低于3V/μs才能减小三角波的失真。通常，需要选择单位增益带宽不低于3MHz的集成运算放大器，如美国国家半导体公司生产的LMV710，带宽为5MHz，输出电压摆动速率为5V/μs。

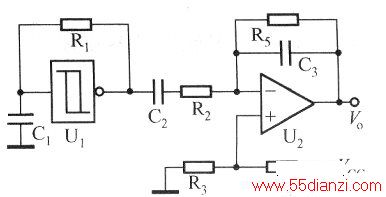

三角波发生电路如下图所示。
对于施密特触发器，可以选择ONSEMI的小单门施密特触发器MC74HCIG14。
