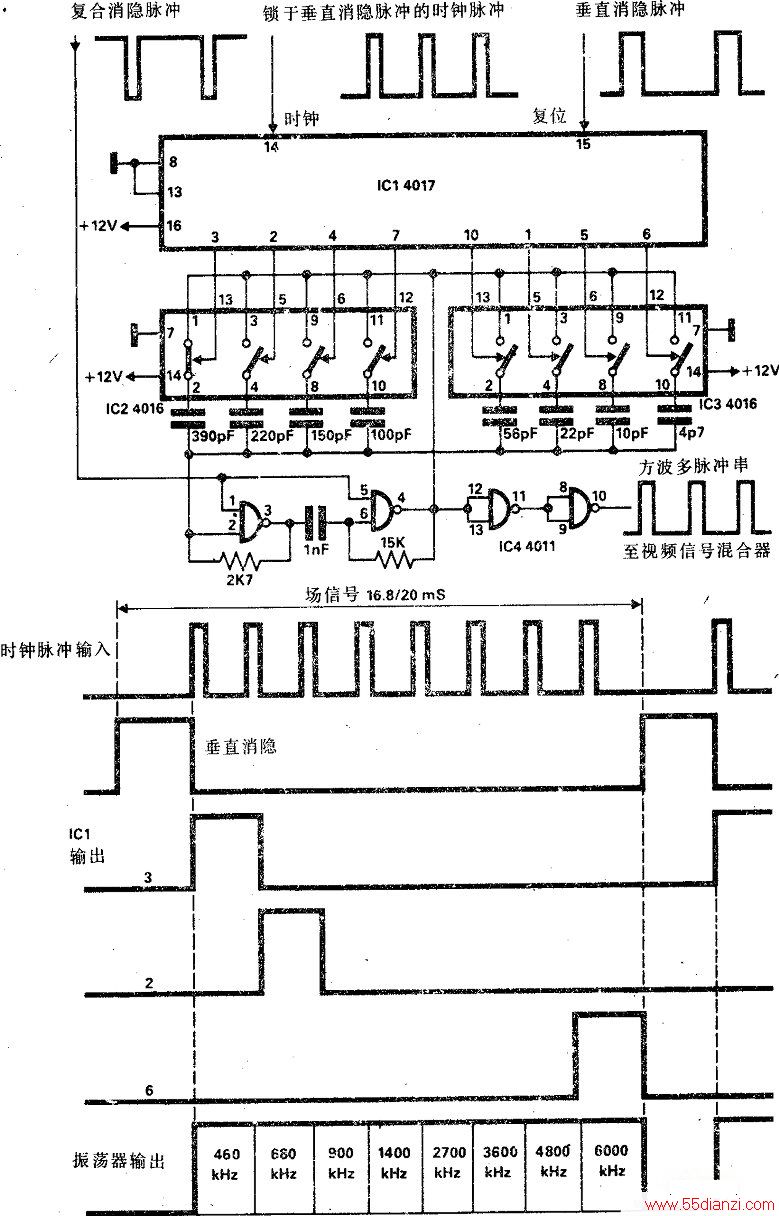

本文所述的发生器拟用来产生多脉冲串信号方波波形，并可用作表征图中所示电视监视器放大器响应特征的装置。本电路是一种带“与非”门( IC4-4011)的振荡器，其电容C由双向开关( IC2，IC3-4016)周期地加以转换。双向开关的控制输入端均由计数器／译码器（ICl-4017）的输出信号来驱动，此计数器／译码器的工作情况取决于所产生的钟脉冲，以便其输出信号每半个画面（每半场）出现8次，这些脉冲均锁定于垂直消隐脉冲。
行同步是使由加到IC4引脚1和5的复合消隐脉冲（负极性）来实现的。振荡器频率在一帧的时间内按下列档次不连续地转换：460kHz，680kHz，900kHz，1400kHz，2700kHz，3600kHz。视频信号馈给视频信号混合器，并和复合的同步信号相叠加。
