低频条件下能稳定工作的函数发生器原理

    低频振荡，大多采用CR文氏电桥振荡电路，频率下限为数赫。而超低频振荡用于伺服回路的检测，也称作函数发生器。本电路的IC化的精密波形发生器外增加了外围元件，使性能有所改善。输出波形可为方波或三角波，从折线近似输出端还能得到正弦波。最高振荡频率为200KHz。

    电路工作原理

    ICL8038由充放电用的电流源、比较器、电桥电路、把三角转换成正弦波的8点折线近似电路构成，详细结构请参看产品样本。

    本电路为电压控制振荡器，加了OP放大器A1，改善了控制电压的线性。振荡频率由控制电压和R1=R6=R及C2确定，最高频率FMAX=0.3/C3.R，若要改变频率范围，可用转换开关切换C3。

    8038的输出阻抗在输出方波时由负载电阻R3确定，三角波时为200欧，因为波形失真增大，不能在高阻抗状态下输出正弦波，所以加了缓冲放大器A2。

    关于输出振幅：输出方波时，振幅可以摆到电源电压，三角波和正弦波可分别获得±VCC*0.33、±VCC*0.22的振幅。这种IC在VOC=±15V条件下使用时，发热量很大，把电源电压降至±10V较为安全。

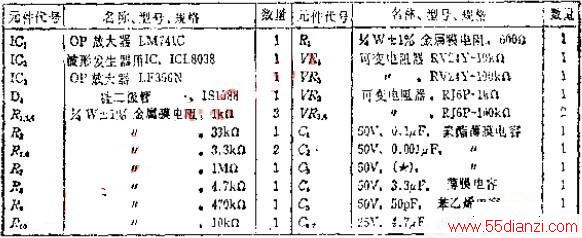

    元件的选择

    OP放大器IC1除用LM741C外，也可采用通用OP放大器，IC3的交流特性如果不好，频率高时就会产生波形失真。

    决定振荡频率的C3最好选用温度系数小的产品。容量大时，若选用薄膜电容，体积会加大。高频时，因容量小，可选用苯乙烯或云母电容器。

    调整

    8038如果不进行外部调节便不能获得规定的性能。VR2用来调整波形的对称性，VR3用来调整超低频时的对称性。用VR4可把正弦输出的滤形失真调到最小。

    为了准确地调整波形失真，须使用失真仪，交互调整VR2和VR4，把失真率调到最小。

    最高振荡频率由电阻R2确定，最低振荡频率取决于R1，若考虑IC引起的误差，最好把它们的一部分换成可变电阻。

    应用说明

    本电路主要用作VCO，也可用于需要低频正弦波的PLL电路，它可以在大范围内扫描振荡频率，所以也可作为扫描振荡器使用。
