振荡输出幅度增大,TR1的G极电压就越负,TR1的D-S极间阻值变大,负反馈增强,使得振荡幅度减小。通过以上的自动调节,使振荡幅度保持稳定,避免放大器进入非线性区域,从而获得良好的正弦波形。

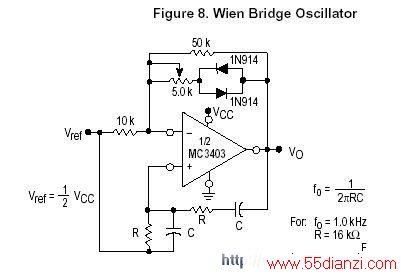

文氏振荡器常见的一种稳幅措施是在负反馈回路中加入二极管(见下图):
目的也是在输出幅度增大时使负反馈增强,但由于二极管的非线性,会使输出波形发生少许畸变。而提供的这个电路的负反馈回路中不含有非线性元件,因而能获得高质量的正弦波形。
