精密秒脉冲发生器电路

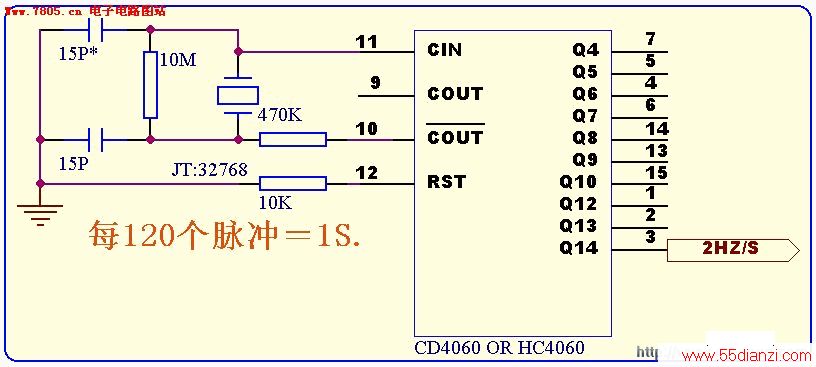

主要参数：供电：DC5V. 月误差：≤ 15S。 提示：输出应该外加高输入阻抗的缓冲级。

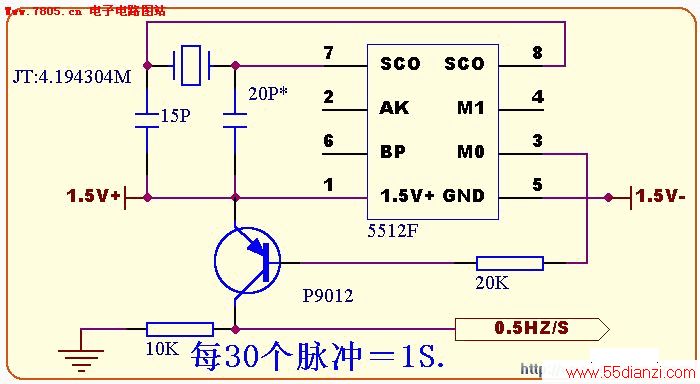

第二种：是曾经大名鼎鼎的高频高精度晶体振荡电路，也叫“高频石英钟电路”，由于原来是驱动步进电机的，所以其输出间隔是 2*0.5HZ/S,我们仅仅使用单边电路，可以得到 30 个脉冲/S。其供电电压仅仅 1.5V，神奇的低！工作电流不到 1uA，输出电压也很低，因此，使用分立的 PNP 三极管把电平提高到任意值。需要注意：1.5V 电源的正端子，应该就是 5V 电源的正端子。

市场上已经较难购买到 5512F 电路了。

上面的电路无需太多调整，本身就有非常准确的精度。如果与单片机配套，单片机需要干的事情仅仅就是计数而已。对 5512F 电路，单片机还需要生成一个秒脉冲输出信号。（0.5S 的高低交替电平输出）。 主要参数： 供电：DC5V. 月误差：≤ 6S。 提示：输出应该外加高输入阻抗的缓冲级。
