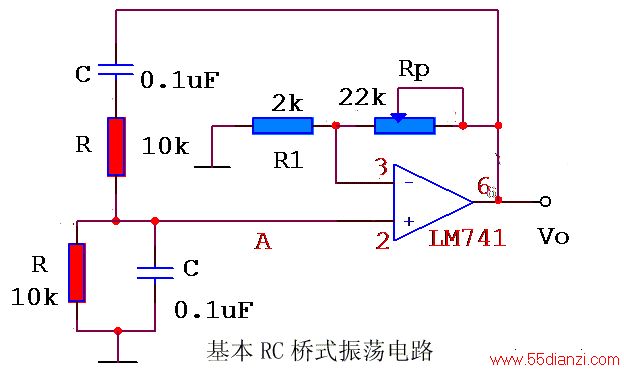

用示波器观察振荡电路的输出波形,若输出无波形或输出波形出现明显失真，应调节Rp，使输出Vo为一失真较小的稳定正弦波。

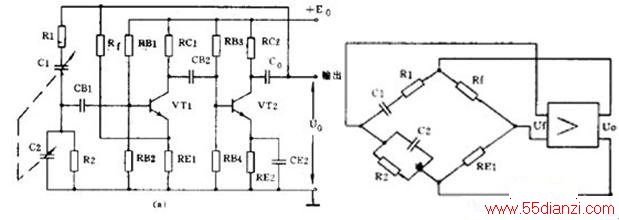

下图（a）是一种常见的RC桥式振荡电路。图中左侧的R1C1和R2C2串并联电路就是它的选频网络。这个选频网络又是正反馈电路的一部分。这个选频网络对某个特定频率为f0的信号电压没有相移（相移为0°），其它频率的电压都有大小不等的相移。由于放大器有2级，从V2输出端取出的反馈电压Uf是和放大器输入电压同相的（2级相移360°=0°）。因此反馈电压经选频网络送回到VT1的输入端时，只有某个特定频率为f0的电压才能满足相位平衡条件而起振。可见RC串并联电路同时起到了选频和正反馈的作用。
实际上为了提高振荡器的工作质量，电路中还加有由Rt和RE1组成的串联电压负反馈电路。其中Rt是一个有负温度系数的热敏电阻，它对电路能起到稳定振荡幅度和减小非线性失真的作用。从图5（b）的等效电路看到，这个振荡电路是一个桥形电路。R1C1、R2C2、Rt和RE1分别是电桥的4个臂，放大器的输入和输出分别接在电桥的两个对角线上，所以被称为RC桥式振荡电路。
RC桥式振荡电路的性能比RC相移振荡电路好。它的稳定性高、非线性失真小，频率调节方便。它的振荡频率是：当R1=R2=R、C1=C2=C时f0=12πRC。它的频率范围从1赫～1兆赫。
