(1)电流信号直通和信号反馈不能兼顾，实现电流反馈将破坏高输出阻抗特性，从而不利于电路级联；
(2)电路设计较为复杂，所需有源及 无源器件 较多。基于此，19*，Pal K提出了MOCCⅡ电路，MOCCⅡ电路不仅具有CCⅡ的全部优点，而且能弥补CCⅡ上述的2种不足。然而Chang和Lee提出的三输入、单输出电压模式滤波器，不足之处是电容或 电阻 不接地，因而不便于集成。虽然通过选择输入电压可得到多功能滤波特性，但它不能克服电压模式电路在信号处理中固有的缺点，而且所用器件太多，角频率和品质因素不能独立可调。
因此，文中提出一个基于CCⅡ+／-的三输入单输出多功能电流模式二阶滤波器的电路模型。这个模型可以导出多种不同的电流模式滤波电路，组成该电路的所有RC都接地，在每种电路的输出端，可实现高通、带通、低通、全通和带阻的二阶滤波功能。由该滤波电路实现的5种滤波器的角频率和品质因数都可调，使用极为灵活。实验结果表明，该滤波器的特性曲线良好，可同时完成高通、带通、低通、全通和带阻5种滤波功能。
2 CCⅡ+／-的电路符号和端口特性
图1所示为CCⅡ+／-的电路符号，他的端口特性可由式(1)式方程给出，文中就是利用这种双端输出的CCⅡ+／-来设计二阶多功能滤波器电路模型。其端口特性是：
3电路的提出与分析

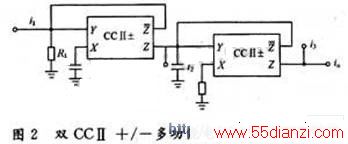

提出的双CCⅡ+／-多功能电流模式二阶滤波器的结构如图2所示，整个结构电路仅由2个CCⅡ+／-器件、2个电阻和2个电容构成。

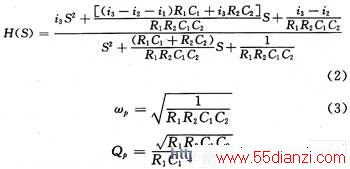

在图2中，由CCCⅡ+／-端口特性和电路基本理论得到的传递函数为：

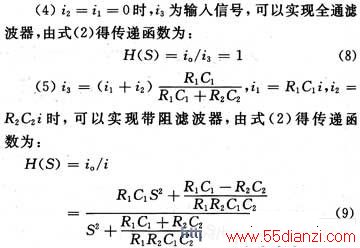

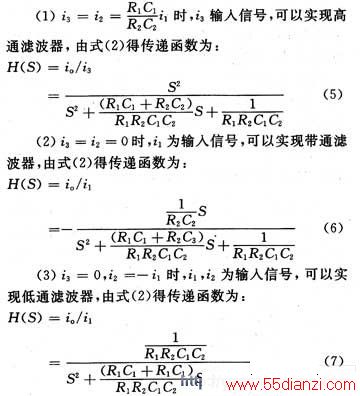

由式(2)可知，当i1，i2，i3取不同值时，可以实现高通、带通、低通、全通和带阻滤波器。
