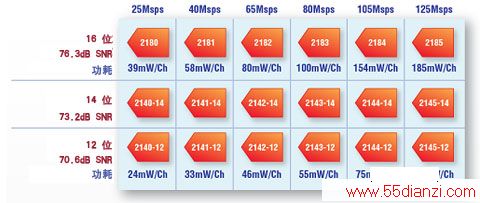

图 2：16 位 / 14 位 / 12 位 125Msps 引脚兼容的 ADC 系列

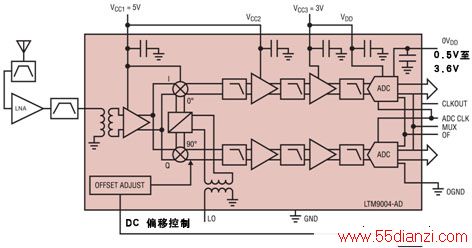

图 3：LTM9004 微型模块接收器采用的直接转换架构

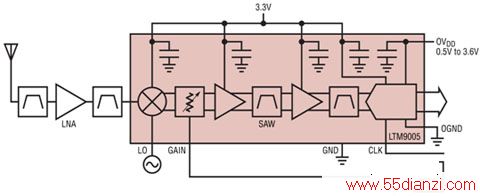

图 4：LTM9005 微型模块接收器采用的 IF 采样架构
结论
将直接转换架构推向整个奈奎斯特带宽的动机是可以理解的，但这面临着众多的挑战。许多难题可简单地通过针对目标带宽采用一个较高的采样速率加以避免。对于 100MHz 信号带宽 (50MHz LP 滤波器、直接转换) 应用，如果需要高 SFDR，则最好避免使用有源滤波器，而采用放大器 (仅用于提供增益) 并构建 LC 滤波器。而当信号很可能为差分和 DC 耦合时，最好的做法是设计具有接地分流元件 (而不是采用并联元件) 的滤波器，即单端滤波器对。
