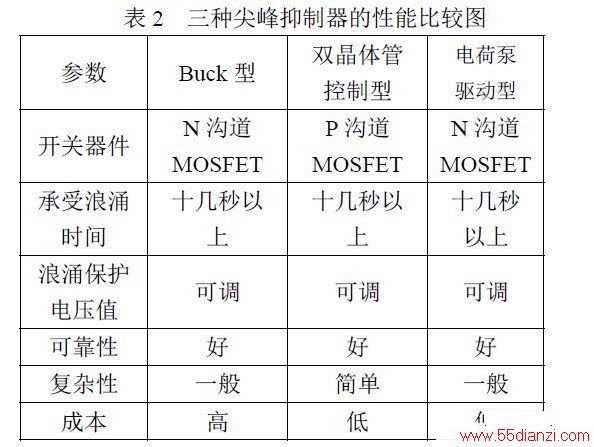

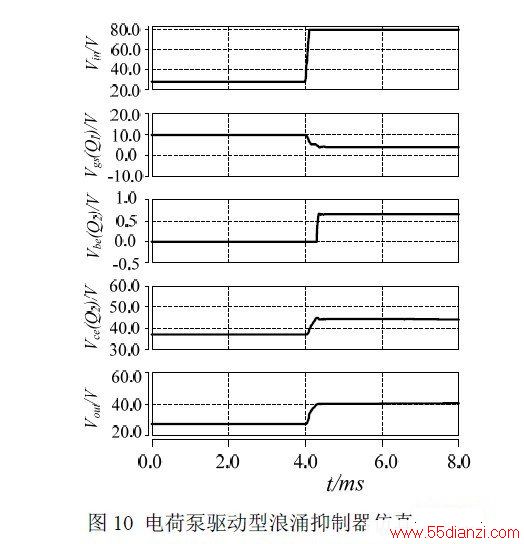

该电路优点：相比于Buck 型浪涌抑制电路，正常工作时，电流只流过一个开关管，损耗更小;缺点：电路复杂性增加。对比三种有源浪涌抑制电路性能，如表2 所示，双晶体管控制型浪涌抑制电路原理简单，器件较少，但采用P 沟道型MOS 管，在大功率场合下，开关器件通态损耗大，所以适用于小功率场合;Buck 型浪涌抑制电路和电荷泵驱动型浪涌抑制电路可用于各种功率等级，但从成本角度考虑，电荷泵驱动型浪涌抑制电路更具优势。
对小功率场合，双晶体管控制型尖峰抑制器比较好，功率比较大的应用场合，Vicor 型尖峰抑制器比较适合。
3.实验
设计实例：输入电压18～36V;尖峰电压：80V/50ms;输出功率：0～40W;尖峰电压期间输出电压控制在40V;启动冲击电流不高于5A。R1、R2、C2 的取值无特定要求，但需要保证555定时器能输出高频的方波， 所以取R1=5.1kΩ ，R2=2.2kΩ，C2=1nF，R3=68Ω，C4=10nF，则将参数代入式
则f=150kHz，幅值为10V。
由于LM10C 的工作原理，1 脚电压值为2V，所以取R11=2.7kΩ，R12=0.3kΩ，代入式( ) 1 12 11 12 2.5V = V × R R + R (3)得V1=2V。R13 和R14 的取值决定在存在尖峰电压时，输出电压的幅值。若需将电压抑制成40V，则取R13=3.4kΩ，
R14=64.6kΩ，使得40V 输出时的R13 分得电压为2V。

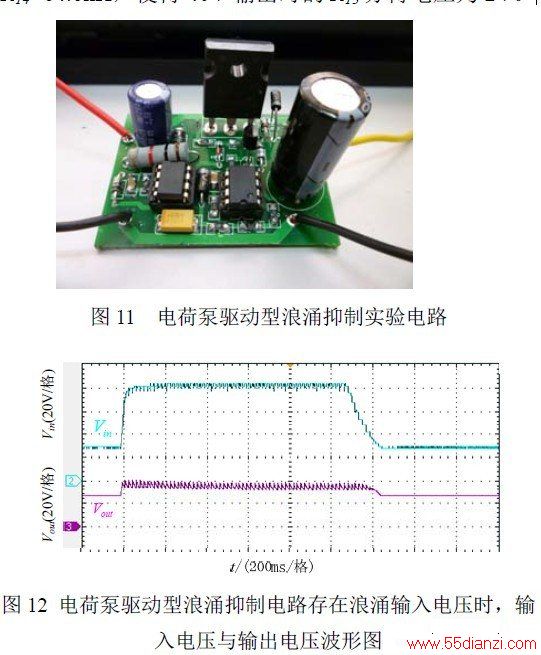

图12 电荷泵驱动型浪涌抑制电路存在浪涌输入电压时，输入电压与输出电压波形图实验结果表明，在28V 输入电压下，输出电压能正常跟踪输入电压;当输入电压出现浪涌时，浪涌抑制器能将电压抑制在40V 范围内，较好地实现了浪涌抑制功能。
4.结论
本文以抑制28V 直流电源系统的输入电压浪涌为研究目标，针对无源浪涌电压抑制器存在易老化、易损坏、箝位电压精度不高等问题，研究了三种有源浪涌电压抑制方法，均进行仿真验证，并且选取电荷泵驱动型浪涌抑制电路进行实验验证。研究表明，电荷泵驱动型浪涌抑制电路具有较好的抑制浪涌电压的性能。
参考文献
[1] 曹海港,肖岚.一种新颖的航空直流电源抗浪涌电路[J].电力电子技术,2010,44(4)：61.
[2] 张忠连,吴多龙.瞬态电压抑制器及其应用[J].科技资讯,2008,10.
[3] 万玉澄,曹允,贺轶斐.一种直流浪涌抑制电路的设计和实现[J].光电子技术，2010,30(2).
[4] 曹香凝,汪东旭,严利民.DC-DC 电荷泵的研究与设计[J].电源技术研究设计,2004,11:21.
作者简介：
王颖(1989- )，女，江苏南通人，硕士研究生，研究方向为电力系统及自动化
