二次回路双回线横联差动保护电路

二次回路双回线横联差动保护电路

点击数:7915 次   录入时间:03-04 11:47:04   整理:http://www.55dianzi.com   稳压-电源电路

  双回线横联差动保护装置是由电流启动元件和功率方向元件组成,下图(a)中,功率方向继电器KPD1和KPD2的电流线圈与电流继电器KA串联接于双回线的电流差上。功率方向继电器KPD1与KPD2加进同一电压(接母线电压互感器),但极性相反。在I1>I2(即同一回线上发生故障)时,左边的方向继电器KPD1的转矩为正,而右边的方向继电器KPD2的转矩为负;反之,在I2>I1(即另一回线上发生故障)时,KPD2的转矩为正,KPD1的转矩为负。这样两回线路中任一回线路上发生故障时,电流继电器KA均启动保护装置,而两个功率方向继电器则用来判别故障线路。

  正常及外部故障时,ⅰ1=ⅰ2、ⅰR=0、保护不动作。

  在线路L-1上K点故障时,ⅰ1>ⅰ2,所以ⅰR=ⅰ1-ⅰ2>ⅰs,电流继电器KA1启动,功率方向继电器KPD1触点闭合,KPD2触点不闭合,保护动作跳开断路器QF1。在线路受端,流入继电器的电流ⅰR=ⅰ1+ⅰ2[见下图(b)],使电流继电器KA2、功率方向继电器KPD3动作,而KPD4不动作,从而使断路器QF3跳闸。同理在线路L-2上短路时,送端KA1、KPD2动作,受端KA2、KPD4动作,同时跳开断路器QF2、QF4。

  为防止单回线运行时,横联差动保护在外部故障时误动作,保护的直流电源经双回线两个开关的常开辅助触点串联闭锁,只有当两个开关同时接入时,保护才作用。

  方向横联差动保护的动作电流应大于穿越性故障时在差电流回路中引起的最大不平衡电流。

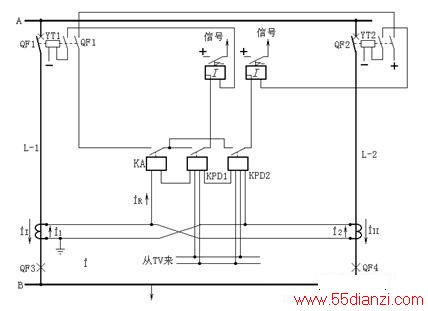

一相的原理接线

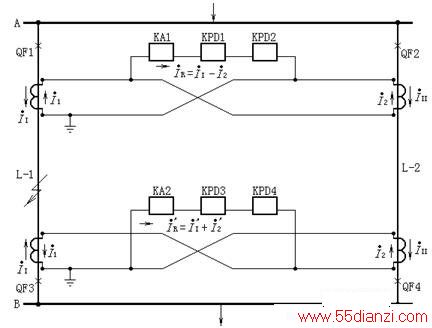

线路内部故障的电流分布
