基于DC-DC变换器的数控恒流电源设计与制作

基于DC-DC变换器的数控恒流电源设计与制作

点击数:7977 次   录入时间:03-04 11:33:32   整理:http://www.55dianzi.com   稳压-电源电路
  ●采用导通电阻更小的开关管(如:IRF6718,其RDS=0.5mΩ)。

  ●整流电路使用同步整流方式。

  ●三端稳压器换为降压型DC/DC也可以进一步提高效率。

  5.附加功能

  除设计要求之外,系统还加入了其它的附加功能,如数控电压源、软启动、设置步进1mA、设置值掉电保存等。

  四、系统软件设计

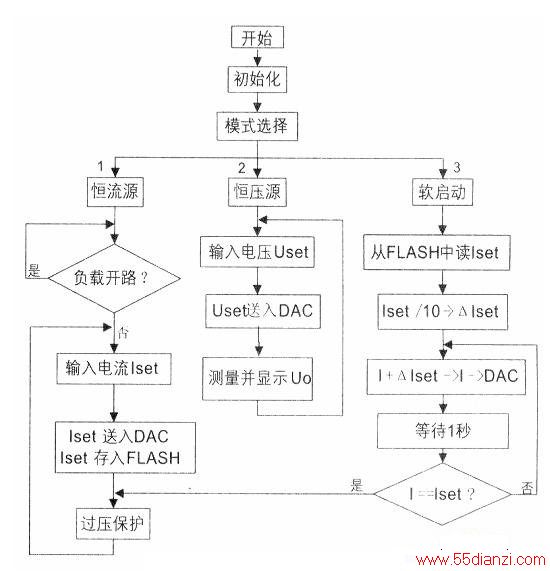

  1.软件流程图

  软件流程如下图所示,系统初始化后,液晶主菜单上显示三种选项,对应设置电源三种工作模式:恒流源、恒压源和恒流源软启动模式。通过键盘选择从而进入相应模式。



  2.恒流源模式

  进入恒流源功能模式后,单片机首先判断负载是否开路,若有开路情况,声光报警并文字提示;若无开路,则将所设置的电流值Iset送DAC,控制输出电流,然后检测负载电压,进行过压检测和保护。

  将设置电流值Iset送DAC后,检测输出负载两端电压,如果过压则声光报警,同时自动降低输出电流,以进行保护,当过压故障排除后,恢复Iset值继续正常供电。

  3.恒压源模式(附加功能)

  单片机主要完成取电压预置数,数据处理后送DAC转换为控制电压,控制电压源输出电压,检测实际输出电压值并显示。

  4.软启动部分(附加功能)

  软件自动在FLASH中取出上次关闭电源时设置的电流值,并分十步自动控制输出电流步增至该电流值。每步进一次延时1秒,直到系统恢复上次关闭电源时的工作状态。

  五、系统测试及分析

  1.系统电流步进可达1mA,在200mA~2000mA范围内电流相对误差最大值为0.15%。在20mA~200mA内相对误差较大,在20mA时达到最大值5%。产生误差的原因有两个方面,一方面是电流实际输出值和设置值之间存在微小误差且电流值越小,误差越大。另一方面,DAC转换芯片本身具有一定的非线性误差,造成输出电流具有微弱的偏差。

  2.电压调整率为Sv=0.01%,负载调整率为SR=0.081%,输出纹波噪声为0.65mA。

  3.系统整机效率为为η=80.91%4.经测试软件启动、掉电保护、过压保护及恢复功能均能够实现,扩展电压源模块可供电压1~5V,精度达0.1V。
