利用UC1845的多路输出双管反激开关电源方案

    5 实验结果

    本文设计的适用于航天器用宽输入电压范围的双管串联反激、磁隔离反馈、高稳定三路输出DC-DC变换器，电源输入母线电压范围为60~120 V(标称：100 V)，输出电压为5 V/0.8 A、±12 V/0.3 A,额定输出功率为11.2 W,典型效率为75%以上，输出端使用低压差三端稳压器的情况下，输出电压负载稳定度优于±1%.

    5.1 开关电源输出实验结果

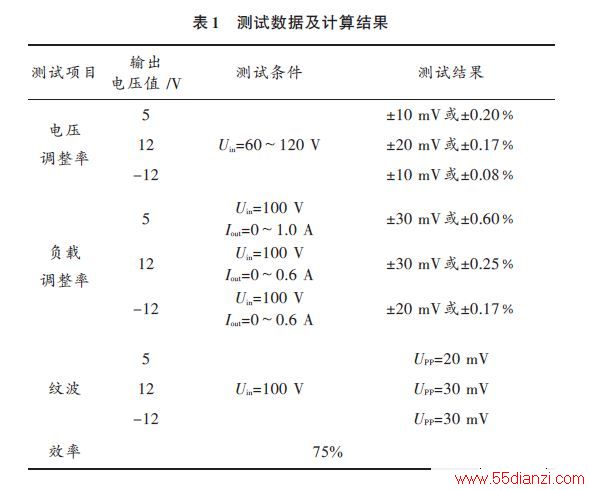

    为了检验该开关电源的性能，对上述应用电路进行了性能测试。开关电源的电压调整率、负载调整率、纹波和效率如表l所示(表中UPP为电压峰峰值)。

    从实验结果可知，在宽电压输入变化范围内输出电压稳定。

    5.2 电流采样环波形

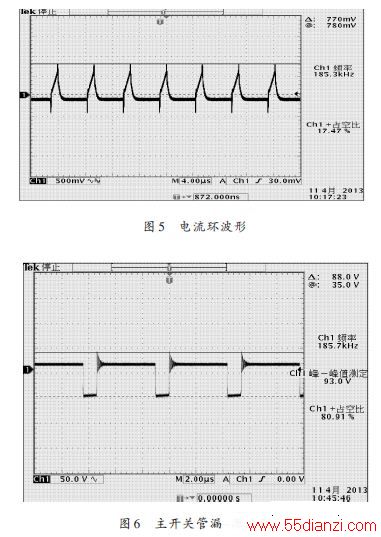

    电流环波形如图5所示。

    5.3 主开关管漏-源波形

    主开关管漏-源波形如图6所示。

    6 结语

    实验证明本文所设计的基于UC1845多路输出双管反激开关电源开关电源具有良好的工作性能，输出纹波小，反馈环节易于调整，保护动作迅速可靠。符合航天电源可靠性要求，特别适用于中小功率高压母线输入多路输出场合。
