2006电源模块主要用于修复34英寸及以下尺寸的彩电开关电源，亦可用于修理VCD、DVD、卫星接收机、彩显等开关电源。电路由红、黑、绿三根导线引出盒外。

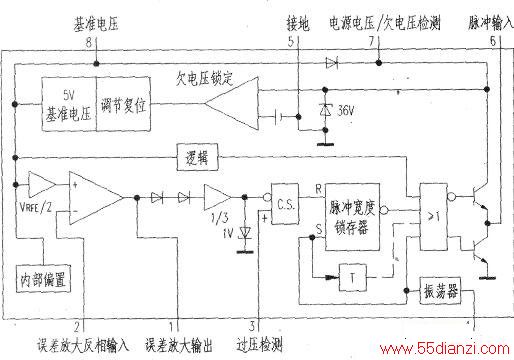

2006模块接线少，结构紧凑，可靠性高，用于替换、修复已损坏开关电源电路，方法简单，使用方便。其内部原理如上图所示。下图为其内部主集成块KA3842内部方框图。

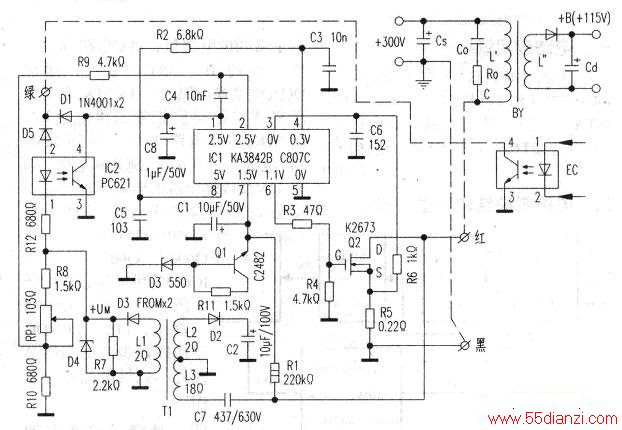

下图为待修理彩电的开关电源。将原彩电开关电源管拆除，把2006模块的红线接到原开关管集电极焊片G上：黑线接“地”：绿线接原机光耦EC输出三极管的集电极C(EC④脚)，如上图中虚线所示。
1．稳压电路
接通电源．+300V电压经开关变压器BY的初级绕组L伽到Q2的D极，同时，经启动电阻Rl加到ICl⑦脚，IC1内部启动电路被启动开始工作。其内部基准电路产生5v基准电压：一方面为内部振荡电路供电，另一方面从⑧脚输出5v基准电压加到④脚，经IC1内部振荡发生器配合c5、C4、R2等外部元件产生振荡。在C3两端产生锯齿波脉冲电压，以该脉冲电压为触发讯号，控制PWM调制器（R-S触发器）产生矩型脉冲电压．经驱动电路放大后，从⑥脚输出激励脉冲电压，通过R3加到Q2的G极，使Q2工作。
如上图所示．Q2所产生的高频电流，一路经原彩电开关变压器BY次级绕组L”输出，经D整流．Cd滤波后得到稳定的电压(主电压)+B，供彩电行输出电路工作二另一路经C7流经Tl的L3绕组（至地），在绕组L2上感应出高频电压，经D2整流．C2、Cl滤波，Ql、R11、D3稳压，输出+15V稳定电压加到ICI⑦脚，向KA3842B供电。与此同时，在Ll两端感应出的高频电压，经D3整流、齐纳二极管D4削峰后，在R7两端产生一个脉冲电压+UM，该电压经R8、RP1、Rl0分压后，输出一个取样电压经R9加到IC1②脚，进入IC1内部比较器，控制PWM调制器工作。
当市电电压降低或负载加重引起开关电源输出电压+B下降时．IC1的②脚内部误差电压变小，经IC1内的误差放大器放大后，PWM调制器输出的高电平时间延长，Q2导通时间长，使开关变压器贮存的能量增大，导致开关变压器输出电压+B升高至设定值(例如+115V)。
反之，若因市电电压升高或负载减轻引起+B升高时。控制过程恰好相反，使开变压器贮存的能量减小，导致+B下降，恢复至设定值(+115V)。从而输出稳定电压+B(+115V)供给彩电行电路工作。
调整可变电阻RP1阻值，可改变输出电压+B的高低。
2．开关机电路
(1)输出零电压式关机电路
在并联型开关电源中．遥控开关机通常是由CPU控制光耦EC的导通与截止，再由光耦控制电源的振荡电路来实现的。在上图所示的电路中，当电视机处于正常工作状态时，光耦EC及光耦IC2的③、④脚间均处于开路状态，对振荡电路无任何影响；当要关栅寸，CPU对光耦EC发出关机指令，EC内二极管(①、⑦脚)被点亮，光照射到（接于③、④脚间的）光电三极管上，使光电三极管导通，电压+Um通过光耦IC2内(①、②脚间的)发光二极管及外部元件R12、D5以及EC内的三极管完成通路．IC2内（①、②脚）间的二极管发光，光照射到接于③、④脚间的光电三极管上，使其导通；将KA3842B的①脚对地短路，停止振荡，输出电压+B为ov．电视机停止工作．从而实现零电压遥控关机。
(2)降压式关机电路
另一类并联型开关电源（例如康佳2106、长城8163等）．其遥控关机是通过降低主电压的方式来实现的。

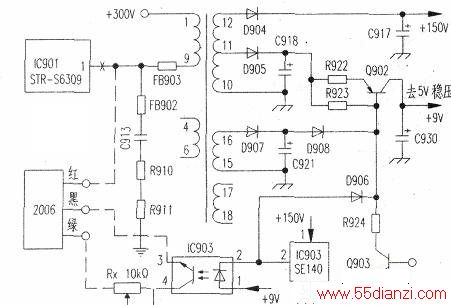

这类机型在关机后，开关电源仍在工作．只是电压大幅度降低了，此时仍可向CPU供电，省去了专供CPU的副电源。下图所示为长城G8163MF型彩电开关电源．用2006模块改装该类电源时，须在原机光耦IC903与2006模块绿线之间加一只lOk可变电阻RX．调节RX阻值，使+B在20V~60V即可（视机型而定）。
当CPU未发关机讯号时，三极管Q903截止，原机内光耦IC903处于截止状态．2006模块内光耦IC2(PC621)也处于截止状态，对电路无影响，开关电源正常输出+B(150V)电压。
而当CPU发出关机讯号时，Q903导通．+9V电压经03、R924、D906加到光耦IC903内二极管两端而发光，其内三极管导通．从而2006模块内光耦IC2(PC621)中的二极管发光．IC2 (PC621)内三极管处于半导通状态，使+B下降至20V．行输出停止工作，从而实现降压式遥控关机。
(3)串联式开关电源

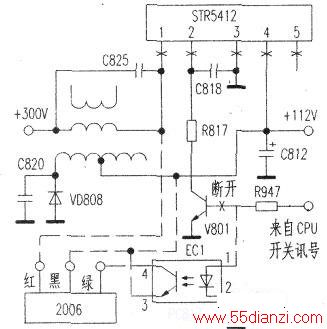

关机电路在下图所示的串联型(例如西湖47CD9)开关电源中，遥控关机多是由CPU控制待机三极管V801的导通或截止来实现的。在此情况下，要实现模块的遥控开、关机，需在电路中再新增加1只光耦ECl (PC817)代替三极管V801:断开V801基极，将EC1内发光二极管正极①脚接到原V801基极焊片上、负极②脚接地：光耦PC817的c（④脚）、e（③脚）分别接2006模块的绿、黑线。这样，来自CPU的关机电压通过R947加到光耦PC817内发光管两端．PC817的c、e极导通，模块停振，从而实现遥控关机。
3．保护电路
(l)过流保护
因某种原因（例如+B短路等）引起流经Q2的电流过大时，流经取样电阻R5的电流亦增大。当R5两端的压降达1V时，该电压经R6加到IC1③脚．过电流保护器动作，截断ICI⑥脚的输出电压，使Q2截止，从而避免了02因过流而可能被烧毁。
(2)过压保护
当市电电压过低或启动电阻Rl异常，或ICI⑦脚外围电路有故障，使⑦脚电压低于15V时，IC1不能启动。若电路已正常工作，但由于某种原因引起ICl⑦脚低于10V时．IC1自动停止工作，直至⑦脚电压再次恢复到16V时，IC1再次启动，恢复工作。从而避免了因电压过低，可能导致芯片内振荡、放大电路工作异常，使激励电压异常而损坏开关管。
