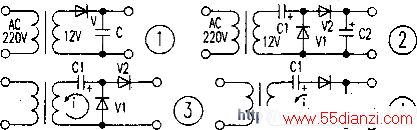

输入电压波形处于正半周时,如图4所示,变压器次级Cl、V2、C2有电流通过,C2两端的电压即输出最大电压U0=C1两端电压+变压器次级电压=24(根号2)(V)≈34(V)。因此,我们就得到2倍于普通半波整流电路的最大输出电压。
注意:这里简析的是以直流电压输出端未加负载的情况,若有负载,倍压输出电压会随负载的增大而降低。
