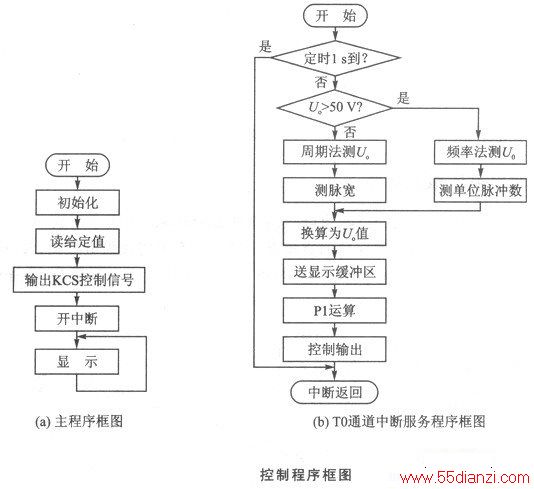

本系统软件采用模块化法设计，用汇编语言编写。其包括主程序、中断服务程序以及A/D转换、数控调压、显示、给定输入、运算等子程序。其中主程序和TO中断服务程序框图如图5所示。主程序完成TO、NTO以及参数初始化，读给定输入值，输出KCS控制信号以及显示输出电压：TO定时0.1 s，共定时Is完成Uo的测量、显示准备、算法运算和控制输出；INTO中断服务程序完成过零控制输出：Tl中断和INT1配合完成UO的测量。当Uo>50 V时，用频率法测量TO定时0.2 s内的脉冲数，Tl设置为模式1计数器方式；当Uo≤50 V时，用周期法测脉宽，Tl设置为模式1定时方式，INT1启动定时。
本节提出的交流调压稳压技术，采用较少的可控硅组合控制和过零触发方式，实现了无触点形式的自动交流调压和稳压。初步实验表明：输出电压误差≤1．O V，输出波形为完整的正弦波，失真度较小。由于采用光电隔离、合理布线和过冲抑制等抗干扰措施，系统具有很高的可靠性。可以预见，随着电子器件向高集成化、高可靠性和高性能价格比发展，无触点交流调压电流同样会很快发展起来。
