直流变换器工作原理

    降压变换器：将高电压变换为低电压的电路。

    反向器：将电压极性改变的电路，有正电源变负电源，负电源变正电源两类。

    三个主要分支，当然应用时在同一电路中会有升压反向、降压升压等功能同时存在。

    DC-DC变换器的基本电路有升压变换器、降压变换器、升降压变换器三种。

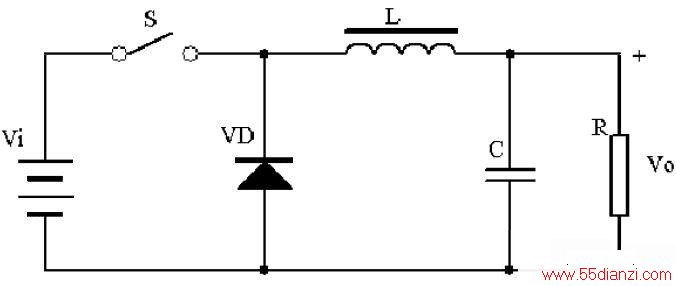

    降压变换器原理图如图1所示，当开关闭合时，加在电感两端的电压为(Vi-Vo)，此时电感由电压(Vi-Vo)励磁，电感增加的磁通为：(Vi-Vo)*Ton。

    当开关断开时，由于输出电流的连续，二极管VD变为导通，电感削磁，电感减少的磁通为：(Vo)*Toff。

    当开关闭合与开关断开的状态达到平衡时，(Vi-Vo)*Ton=(Vo)*Toff，由于占空比D<1，所以Vi>Vo，实现降压功能。

图1 降压变换器原理图

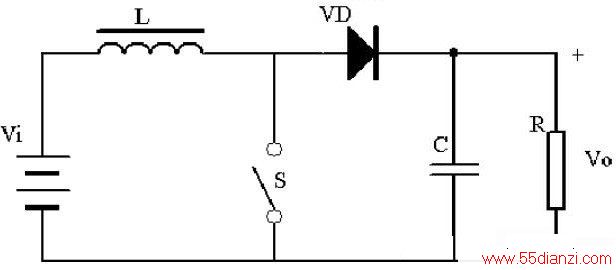

    升压变换器原理图如图2所示，当开关闭合时，输入电压加在电感上，此时电感由电压(Vi)励磁，电感增加的磁通为：(Vi)*Ton。

    当开关断开时，由于输出电流的连续，二极管VD变为导通，电感削磁，电感减少的磁通为：(Vo- Vi)*Toff。

    当开关闭合与开关断开的状态达到平衡时，(Vi)*Ton=(Vo- Vi)*Toff，由于占空比D<1，所以Vi 。

图2 升压变换器原理图

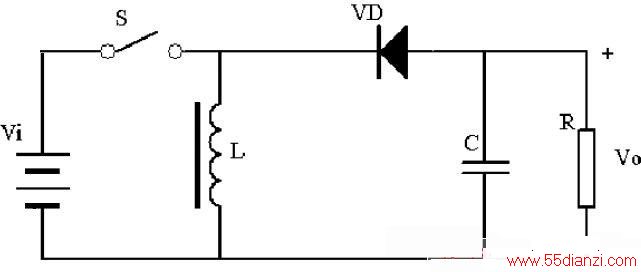

    升降压变换器、入出极性相反原理如图3, 当开关闭合时，此时电感由电压(Vi)励磁，电感增加的磁通为：(Vi)*Ton;当开关断开时，电感削磁，电感减少的磁通为：(Vo)*Toff。当开 关闭合与开关断开的状态达到平衡时，增加的磁通等于减少的磁通，(Vi)*Ton=(Vo)*Toff，根据Ton比Toff值不同，可能Vi< Vo，也可能Vi>Vo。

图3 升降压变换器原理图
