DC-DC升压输出电路

DC-DC升压输出电路

点击数:7492 次   录入时间:03-04 11:38:25   整理:http://www.55dianzi.com   稳压-电源电路

56

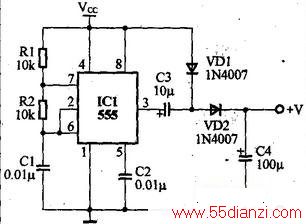

  本电路可以实现直流升压输出,而且不需要变压器。555集成电路和R1,R2、C1组成无稳态多谐振荡器,按图中阻、容参数,振荡频率约在5kHz左右,经VD1、VD2整流、倍压输出。假如输入电压VCC=12V,则输出电压约在20V~24V,根据负载大小而有所变化。
