基于68HC908MR16单片机的空间矢量控制变频电源

基于68HC908MR16单片机的空间矢量控制变频电源

点击数:7249 次   录入时间:03-04 11:43:15   整理:http://www.55dianzi.com   稳压-电源电路
/f为常数,这样才能保证异步电机转子磁通在变频调速过程中保持恒定。采用空间矢量PWM控制法驱动逆变桥,可以实现输出电压和频率分别按各自规律变化,而且正弦波畸变小,响应速度快,控制简单。

图4    系统主电路拓扑结构

2.2    控制芯片

    本系统采用MOTOROLA公司的电机控制专用单片机68HC908MR16(以下简称MR16)作为主控芯片,它是一种高性能,低成本的8位单片机。MR16内部集成有16K字节的可擦写片内闪速存储器FLASH,768字节的RAM;具有10位精度的10通道ADC模块,其AD转换时间最快仅需2μs,能够在极短时间内完成多路采样并进行高精度转换;同时MR16含有一个可编程时钟发生器模块(CGM),系统时钟不仅可以直接由外部晶振输入分频得到,也可以先将晶振电路的输出信号缓冲后再经内部锁相环(PLL)频率合成器提供;具有串行通信模块SCI,它有32种可编程波特率,可以工作在全双工或半双工模式,通过SCI模块能方便地实现系统与外部的实时通信。

    MR16中颇具特色的部分是专门用于电机控制的PWMMC模块。该模块可以产生3对互补的PWM信号或6个独立的PWM信号,这些PWM信号可以是中心对准方式也可以是边缘对准方式。6个通道都有一个12位的PWM计时器,PWM分辨率在边缘对准方式时是一个时钟周期,而中心对准方式时是两个时钟周期,这样边缘对准方式的最高分辨率是125ns(内部工作频率为8MHz)而中心对准方式的最高分辨率为250ns。当PWMMC模块工作于互补模式时,模块功能部件自动地将死区时间嵌入到PWM的输出信号中,并可以根据感应电机的相电流极性轻易地翻转PWM数据。PWMMC模块还含有4个故障保护引脚FAULT1~FAULT4,当任意一个故障保护端口为高电平时就封锁相应的PWM输出引脚。例如,当系统过流时,就置位FAULT引脚封锁所有PWM输出,这样就封锁了IGBT的驱动电路,从而实现了过流保护功能。为了避免由干扰引起的误操作,MR16的每个故障引脚都带有一个滤波器,并且所有的外部故障引脚都可由软件配置来再使能PWM,这些都给软件设计带来了极大的方便。

www.55dianzi.com

2.3    PWM波形成

    本系统利用MR16单片机中的PWMMC模块,实现PWM波形的生成。在初始化时将其设置为3对互补工作模式,即同一桥臂上的两路PWM信号是互补的。为了防止同一桥臂上的2个开关管直通,在无信号发生器DEADTIME的死区时间寄存器DEADTM中设置了2.5μs的死区时间。系统采用4MHz的外部晶振,由程序选择内部锁相环频率合成器产生8MHz内部总线时钟。同时设置载波频率为9kHz,并将其写入PMOD(H:L)寄存器。PWM波的实时脉冲宽度的计算都是在中断服务程序中完成的,每当PWMMC模块中的PCTN(H:L)计数器计数至PMOD(H:L)中的数值时就引起一次中断。预先将一个扇区(60°)的正弦值扩大一定倍数后制成正弦表格存入FLASH中,每次进入中断后都从表中取出一个正弦值,经过相应的计算后将结果送入PVALX(H:L)寄存器中,单片机将PCTN(H:L)中的值与PVALX(H:L)中的值进行比较后自动产生PWM波,而后依次送入相应的PWM输出通道,完成PWM波的输出。采用软件方法实现PWM波的原理如图5所示,它对应于图1的第1扇区。当位于不同的扇区,不同的PWM周期时,它们的值都不相同,都是实时变化的。同样,赋给每一个PVALX(H:L)寄存器的值也就不尽相同。这种产生对称PWM波形的方法,每个PWM周期都开始和结束于零向量,并且000和111的持续时间相同;同时,除了占空比0%和100%外,每个周期内各桥臂通断两次,而且对于一个扇区来讲,桥臂的通断都有一个固定的顺序。

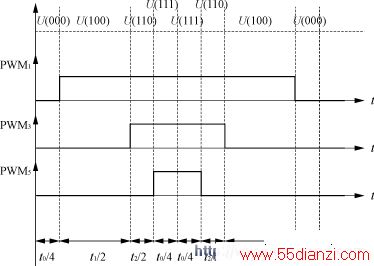

图5    软件实现原理图

2.4    串行通信

    系统采用串行通信设计了相应的监控系统,使其具有良好的人机界面。其中逆变系统和监控系统均采用MAXIM公司的串行接口芯片MAX3082,通过标准RS-485总线准确实时地实现了相互的串行通信。同时,运用光耦隔离的办法增强了系统的抗干扰能力,提高了通信的可靠性。双方约定波特率9600bps,工作于半双工模式,并采用校验和的校验方法检验数据通信的准确性。

    MR16工作频率设为8MHz,初始化程序如下:

        MOV    #$50,    SCC1    ;    每一帧10位数据,

                                        启动SCI模块

        MOV    #$0C,    SCC2    ;    发送器和接收器使能

        MOV    #$00,    SCC3    ;    屏蔽出错中断

        MOV    #$30,    SCBR    ;    设置波特率为9600bps

2.5    软件设计

    系统软件采用模块化设计,包括初始化模块,读X5043模块,保护模块,通信显示模块,PI调节模块,软启动模块以及中断模块等。其中除中断模块在中断服务程序中完成以外,其他均放在主程序中完成。主程序流程如图6所示。

图6    主程序流程图

www.55dianzi.com

3    结语

    按照上述思想制成实验样机,图7及图8分别是变频器带载时用示波器观察到的系统试验波形。可见,变频器输出波形的正弦度良好,符合理论设计的预期要求。

图7    相电压波形

图8    相电流波形
