降压/升压变换电路

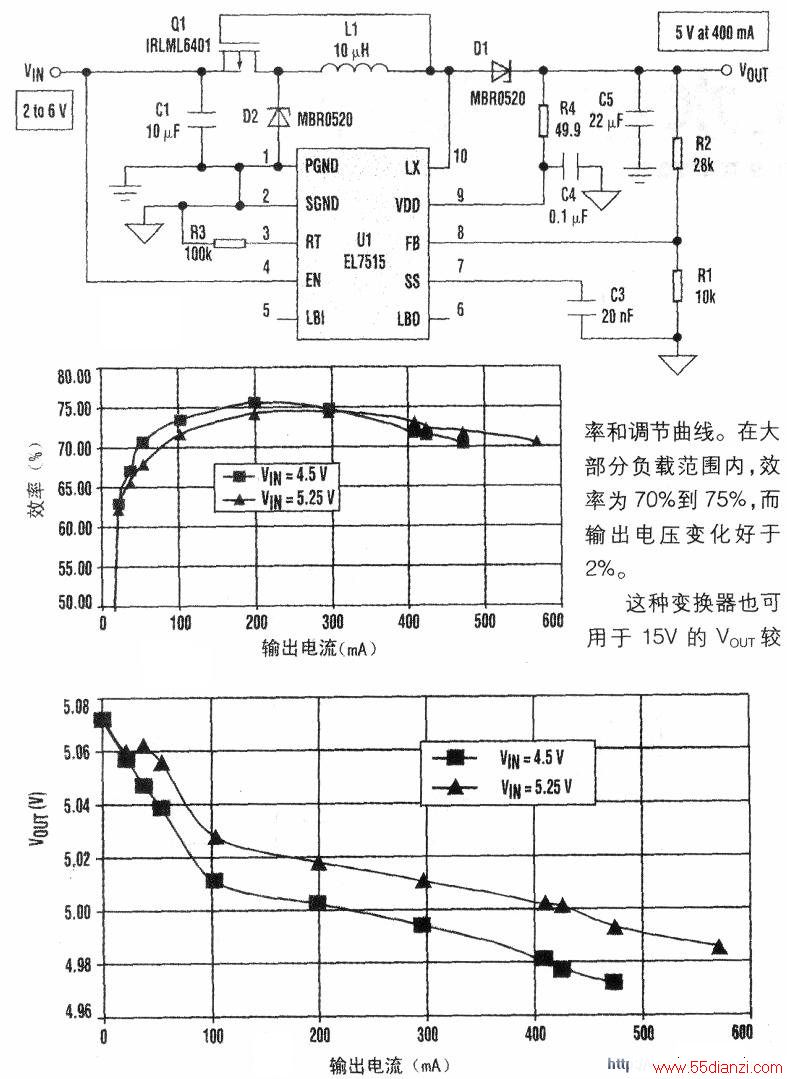

　　当内部的N型场效应管导通，脚被下拉到低电压，Q1源极也是低电位。Ql，Ll和内部场效应管构成电流环路，输入电压源（VIN）充电L1。结果使电流增加。当内部N型管截止，脚电压上升到VOUT加上二极管压降；截止；L1中的电流充电输出电容。Ll，Dl，C5和D2形成电流环路。

　　中电流减小，输出电压表示为：VouT=l.3[1+(R2/R1)]

　　变换器电压增益：( VOUT/VIN)=D/（1-D）这里．D是FET的开关占空比（导通时间／截止时间）。

　　中图和下图分别表示变换器的效率和调节曲线。在大部分负载范围内，效率为70%到75，而输出电压变化好于2%。这种变换器也可用于15V的Vout较高电压。其限制在于VIN不能高于，因为Ql是受控制的。然而实验结果表明，该变换器在需要5V输出的应用中能良好的工作。
