智能手机电池充电电路

　　(2) 51单片机
　　

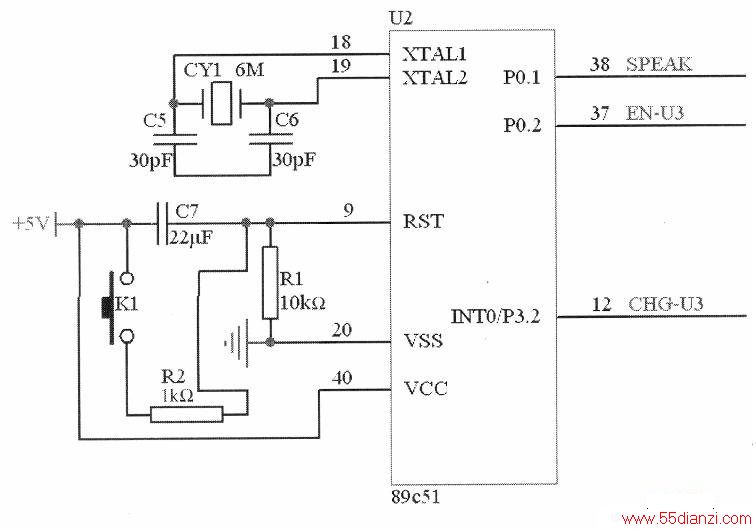

　　单片机选用常用的8051，采用6MHz晶振。电路外接引脚，电路设计如下图所示。

　　(3)充电控制电路。
　　
　　系统选用美信半导体公司的单个锂电池充电芯片MAX1898（如下图所示），芯片不仅能限制总输入电流还可通过外接电容和电阻来设定充电时间和最大充电电流。MAX1898引脚定义如下表所示。

　　

引脚 功能说明 IN 芯片内部取样电阻的输入端，检测输入电源 CHG 开漏极LED驱动引脚或接l00kΩ电阻 EN/OK 芯片的使能输入和电源就绪输出引脚 ISET 外接限流电阻设置芯片最大充电电流 CT 外接定时电容设置芯片充电时间 RSrIRT 重新充电控制端 BATT 锂电池的正极 GND 芯片地 DRV 外接晶体管的驱动引脚 CS 芯片内部取样电阻负端

　　充电时间和定时电容C(nF)的关系式满足：C(nF)=34.33×t(充电时间，单位为h)。最大充电电流Imax和限流电阻rset的关系式满足：Imax(A)=1400(V)/rset(Ω)。
　　

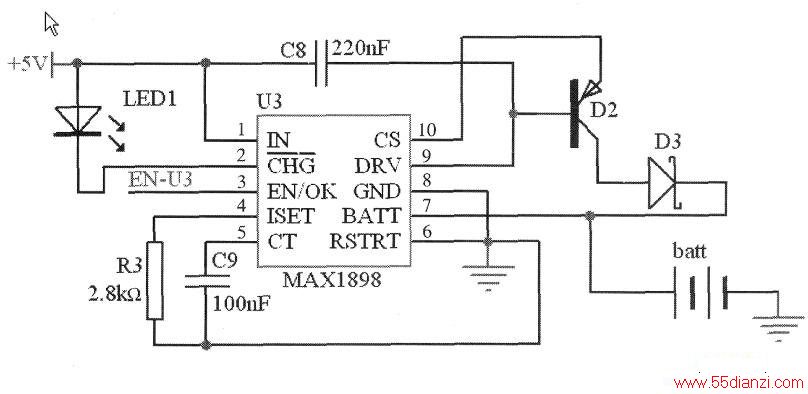

　　系统充电控制电路原理图如下图所示。



www.55dianzi.com



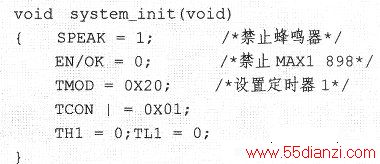

　　本设计采用MAX1898作为系统的充电控制器件，AT89C51根据检测到的MAX1898的输出信息，完成对充电过程的控制和报警。
