电动车用48V (20A·h)蓄电池充电器的原理与硬件设计

    2. 3 软件架构

    P IC16C712单片机的软件模块主要完成对传感器的输入信号进行采集、对电源专用芯片UC3875进行控制、对异常进行处理等工作。在设计过程中，软件系统每隔10 s检测一次电压和电流; 每隔20 s检测一次温度。如有异常，系统将通过LED提示用户出现何种异常并采取相应的保护措施。整个系统的软件架构，如图5所示。

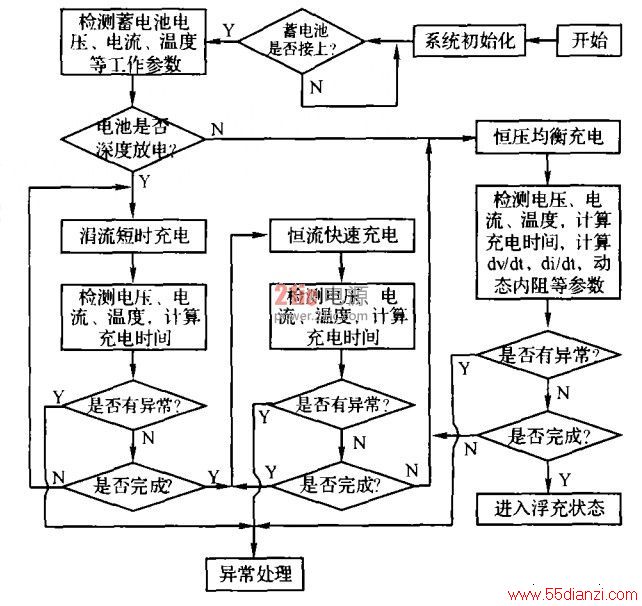

    图5 软件架构

    3 结 论

    对充电器样机进行的测试表明蓄电池充电器具有如下特性：

    (1)输入电压： 220 Vac;

    (2)输出电压： 40~60V;

    (3)输出电流： < 10A;

    (4)功率因数： > 0. 99;

    (5)充电噪声： < 20dB;

    (6)充电时间： 6~8h;

    (7)充电效率： > 85%;

    (8)充电温升： < 15℃;

    (9)质 量： < 0. 6kg.

    此外，充电器还具有故障诊断功能。当充电回路电流或电压过大、开路、短路时，充电器自动切断主电路，同时点亮相应的LED故障指示灯指示故障原因，具有良好的保护特性。
