图9 电感电流反馈线性负载满载到空载切换输出电压实验波形
图10 电容电流反馈整流桥负载空载输出电压实验波形THD=1.0％
图11 电感电流反馈整流桥负载空载输出电压实验波形THD=1.1％
图12 电容电流反馈整流桥负载满载输出电压实验波形THD=1.3％
www.55dianzi.com

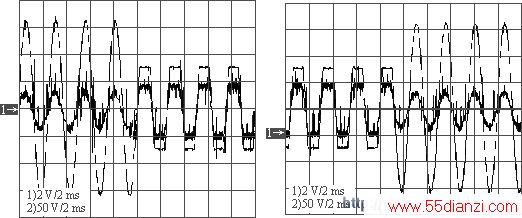

图14 电感电流反馈限流时输出电压电感电流实验波形
3 结语
分析说明电容电流反馈和电感电流反馈控制器的设计原理相同。线性负载稳态时两种控制方式所产生的输出电压波形质量都比较好，暂态时动态响应也都比较快。但是对于整流桥负载而言，电容电流反馈的控制结果要比电感电流好很多。因此，电容电流反馈的负载适应性要比电感电流反馈好得多，适用于线性负载、整流桥等负载。电感电流反馈适用于线性负载和需要限流保护的场合。本文的设计是通过模拟控制方式实现，与目前流行的各种复杂数字控制方法比较，输出波形质量基本相当，但具有设计简单，成本低的优点。
