由分析可知开机入网时手机各部件的工作顺序分别从电源、时钟、逻辑、复位到接收、发射等，系统工作到哪一步，所体现的总工作电流是不同的：因此在检修手机时用维修电源代替电池供电，观察电流表在故障机工作过程中的变化细节，大致判断出电源、CPU、字库、暂存、接收通路、发射通路等的工作状态，从而快速地确定故障位置及故障元件。
1．手机正常工作过程的电流变化情况

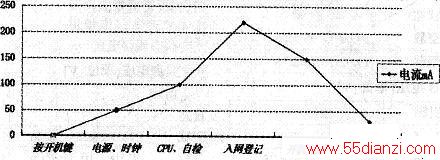

手机正常开机工作时的电流变化情况大致如下：当开始加电时约有1mA～10mA瞬时电流，然后回落到0mA，此时手机主板电容充电以及电源自检；按下开机键后电流上升到50mA左右并稍作停顿，此时电源、时钟开始工作，背光灯点亮；电流持续上升到100mA左右并稍作停顿，此时CPU自检并运行开机程序；若CPU和软件正常则电流上升到200mA左右，启动射频电路入网登记（某些机型电流达到300mA左右）；搜网成功后进入待机状态，电流回到150mA左右，此时屏幕与键盘灯亮；当屏幕与键盘灯熄灭，电流回到30mA左右，电流表指针来回摆动开始稳定待机。若能观察到上述电流变化，则说明手机开机正常。手机开机过程电流表的指示情况如下图所示。
2．根据故障手机电流变化定位检修点
从分析中可以看出，引起不开机的原因多种多样，如开机线断路，电源模块虚焊、损坏，无13MHz时钟，逻辑电路工作不正常，软件故障等。以下根据笔者实践经验归纳出8种常见故障进行分析，基于电流变化异常判断故障部位，并通过进一步测试元件的综合参数(电阻、电压、信号频率波形等）判断故障原因而修复故障。
值得注意的是，不同机型的不开机电流变化趋势稍有区别，检修时可先记录同型号机型的开机电流变化与故障机对照比较，也可参考厂家维修资料以避免故障误判。
