用发光二极管判别电机绕组的方法

　　新的三相电机的抽头都有标记，但若标记脱落，六个抽头混在一起不易分清，若抽头接错，电机不能正常工作甚至损坏。判断三相电机绕组及其首尾的方法很多，如“直流电表法”、“剩磁旋转法”、“交流灯泡法”等。但有的需用仪表，有的欠安全，用发光二极管来判断，简便易行，安全迅速。
　　
　　1．同相绕组判断
　　
　　把两节电池串接，再按极性和发光二极管的一极相接，另一极和电机的任一抽头相接，其余抽头分别和电池的另极触碰，发光二极管亮者为同相绕组。
　　

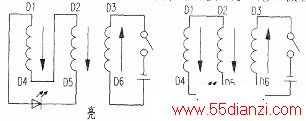

　　2．绕组首尾判断
　　
　　先把电机任意两相绕组的一端相接，另两端和发光二极管的两极相接，剩下～相绕组的一端和电池的负极相接，另端和电池的另极触碰。接通瞬间，若发光二极管亮，则电池正极、发光二极管的负极和发光二极管正极所接绕组的另端，同是绕组的首或尾，～次判清。若不亮，可改换电池的电极或绕组接头再试，若怎么改接发光二极管都不亮，应检查电池、发光二极管和各个接头到亮为止。
