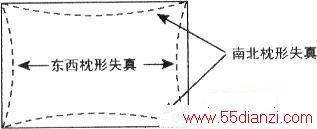

在彩色电视机中，在行偏转线圈的水平磁场和场偏转线圈的垂直磁场作用下，电子束扫过屏幕的线速度并不相同，特别是越接近屏幕的四角其线速度越快，由于显像管的屏幕不是以电子发射枪为中心的球面，加之偏转线圈的特殊结构，必然使光栅产生枕形失真，如下图所示。
为了最大限度地减小光栅的枕形失真，最简单的方法是调制偏转线圈中的扫描电流，使中间部分偏转电流相对屏幕顶部和底部更大，从而达到补偿目的。由于南北枕形失真并不明显，东两失真较为明显，故在大屏幕彩色电视机中都有东西枕校电路。在枕校电路中最方便的调制器是二极管调制器(DDD)，通过二极管调制器调制偏转电流，从而减小光栅几何失真程度。由于枕形失真的校正是由枕校激励电路和行输出电路共同完成的，加之这部分电路对元器件的要求较高，因此大屏幕彩电易出现枕形失真及故障，且故障原因也较多。
