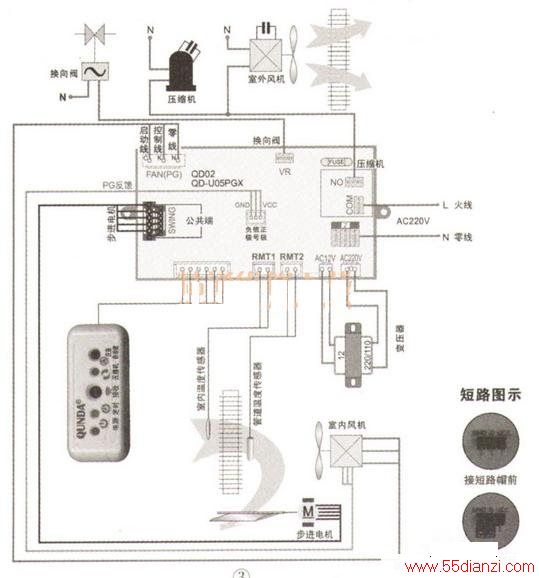

该型板的连线如下图所示。如换板后通电没有蜂鸣声，应先断电检查控制压缩机的继电器的两接线是否正确，COM端应接电源进线，ON端应接压缩机控制线。
步进电机输出插座（SWINGMOTOR）为6针插座，两侧为公共端（12V）。连接时风向电机插头的公共端必须插入步进输出插座的一个公共端。如果电机的转动方向反了，则应该将风向电机插头的公共端插入步进电机输出插座的另一个公共端。
如果PG电机不能运转，或用手拨动扇叶后电机转速很慢，这时先断电，再根据接线图调整电机的连线。
在连接PG电机反馈信号线时，应注意其正负极性。如果原空调的PG电机没有霍尔反馈，或者霍尔反馈已损坏，这时需将信号极与负极短路。
该板的PG电机启动电容容量为1.2μF，如与电机不匹配，应将该电容换成与PG电机相匹配的启动电容。通电后PG电机的启动电容中储存有电荷，在安装时不要碰到，检修时应先放电，以避免触电或损坏仪表。
换板后试机，注意该板上7805的温度，如果温度太高，这时应断电检查连接是否正确。
