波轮式洗衣机电机线圈的重绕

波轮式洗衣机电机线圈的重绕

点击数:7391 次   录入时间:03-04 11:42:13   整理:http://www.55dianzi.com   维修技术

  洗衣机漏水、潮湿等使电机定子绕组烧毁严重,需要重绕。如果是刚烧毁,可以闻到很大的焦蝴味;如果烧毁已很长时间,几乎闻不到焦蝴味,但又不能准确判断时,可用万用表测量,每大组绕组的电阻大约在几十欧,如果电阻过大或过小,则绕组烧毁。

  重绕步骤:

  1.取下固定转子的四个螺钉,取下外壳及转子。

  2.用钢锯锯掉一边露在定子外面的漆包线,再用比定子槽直径略细的钢筋把剩余的漆包线敲出定子槽。数出一组大圈和小圈漆包线的匝数。用螺旋测微器(千分尺)测出漆包线的直径(测之前要把漆包线用打火机烧一下,除去外面的漆)。

  3.清理定子槽内的杂物。

  4.用废漆包线在定子槽内沿大圈和小圈分别绕一圈,量出其周长。

  5.用绕线机绕出新的线圈,线圈的匝数和周长要与原来相同。

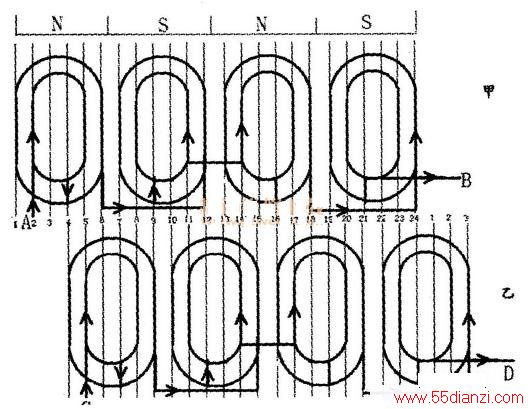

  6.下线。把漆包线嵌入定子铁芯槽内之前,要先把槽内放上绝缘纸。按照下图(甲)的绕线原则进行绕线。绕线原则:因为相邻两组线圈中的电流方向必须相反,从图中可以看出依次是顺、逆、顺、逆,也可以是逆、顺、逆、顺。再按下图(乙)的绕行原则绕线,方法同上。

电机线圈的重绕

  7.用压线钳把线压紧。

  8.接线。把上图(甲)中的A、B其中的任意一个端点和上图(乙)中的C、D中的任意一端连接起来。

  9.用小刷子刷上绝缘漆。

  10.烘干。用100W的白炽灯泡放在定子中间,加热三四个小时即可。

  11.检验绝缘性能。可用500V兆欧表测线圈和定子铁芯之间的电阻,正常的电阻应该大于5MΩ,如果小于此阻值,绝缘性能达不到要求,如果电阻很小,甚至为0,说明线圈和铁芯短路。如果没有兆欧表,用数字表按同样方法检测。最好在浸漆之前先测一下绝缘性能,如果等浸漆之后才发现问题,那要增加不少工作量。

  如果把修好的电机换上后,脱水时反向转动,把电机上接电容的两根线调换即可。
